樓主發表于: 2014-01-08 16:07

只看樓主 | 小中大

最近打算做一個簡單的單片機驅動板，IO口的電路想參照下plc的，哪位有三菱或歐姆龍的內部電路，請發一個給我吧。。最好是晶體管輸出的。。或者類似的控制板的也行。。求指導

fsjnzhy

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 1129 個
工控威望: 2294 點
下載積分: 109010 分
在線時間: 1309(小時)
注冊時間: 2011-12-15
最后登錄: 2022-09-28
查看fsjnzhy的主題 / 回貼

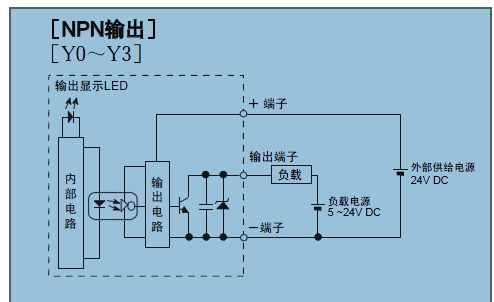

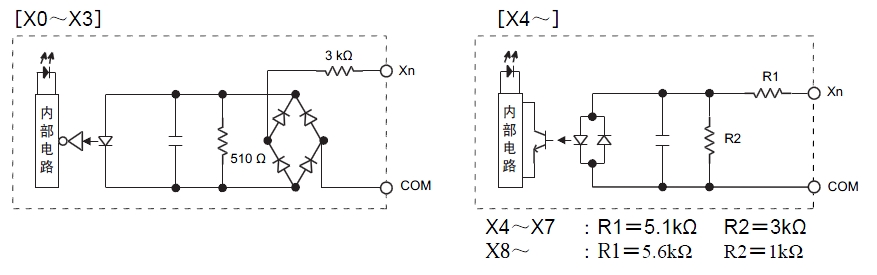

1樓發表于: 2014-01-08 17:53

只看該作者 | 小中大

紅燒肉1960

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 207 個
工控威望: 353 點
下載積分: 10726 分
在線時間: 611(小時)
注冊時間: 2012-08-05
最后登錄: 2025-01-24
查看紅燒肉1960的主題 / 回貼

2樓發表于: 2014-01-08 19:57

只看該作者 | 小中大

IO輸入輸出

附件：

IO輸入輸出板.pdf (61 K) 下載次數:469
網站提示: 請不要用迅雷下載附件，容易出錯

huamantang

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 338 個
工控威望: 544 點
下載積分: 1833 分
在線時間: 277(小時)
注冊時間: 2010-01-08
最后登錄: 2025-02-10
查看huamantang的主題 / 回貼

3樓發表于: 2014-01-09 09:53

只看該作者 | 小中大

引用
引用第2樓紅燒肉1960于2014-01-08 19:57發表的 :
IO輸入輸出

非常感謝你能發資料給我。有參考價值。主要是我現在需要用到pwm功能，所以輸出口有兩個需要用晶體管輸出型的。哪位有mt類型的io圖最好了

二手工控電器

且行且珍惜

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 2838 個
工控威望: 4467 點
下載積分: 216973 分
在線時間: 3197(小時)
注冊時間: 2008-02-22
最后登錄: 2025-02-13
查看二手工控電器的主題 / 回貼

4樓發表于: 2014-01-09 09:57

只看該作者 | 小中大

暈！！！！這些資料在網上或者在使用說明書上多能找到！！！

歡迎捧場光臨工控自動化小店！供應二手拆機PLC 、伺服、步進、變頻器、3相固態調壓調功模塊、接線端子等等
http://shop115113109.taobao.com/?spm=a1z10.5-c.0.0.L6cazp&v=1

紅燒肉1960

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 207 個
工控威望: 353 點
下載積分: 10726 分
在線時間: 611(小時)
注冊時間: 2012-08-05
最后登錄: 2025-01-24
查看紅燒肉1960的主題 / 回貼

5樓發表于: 2014-01-09 18:47

只看該作者 | 小中大

晶體管參考

附件：

參考.rar (239 K) 下載次數:411
網站提示: 請不要用迅雷下載附件，容易出錯

本帖最近評分記錄：

下載積分:+1(wangshikui) 熱心助人！

huamantang

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 338 個
工控威望: 544 點
下載積分: 1833 分
在線時間: 277(小時)
注冊時間: 2010-01-08
最后登錄: 2025-02-10
查看huamantang的主題 / 回貼

6樓發表于: 2014-01-10 20:33

只看該作者 | 小中大

引用
引用第4樓鴨梨山大于2014-01-09 09:57發表的 :
暈！！！！這些資料在網上或者在使用說明書上多能找到！！！

多謝紅燒肉，太稀飯你了

170492549

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 10 個
工控威望: 141 點
下載積分: 474 分
在線時間: 0(小時)
注冊時間: 2013-08-30
最后登錄: 2017-11-12
查看170492549的主題 / 回貼

7樓發表于: 2014-01-11 10:37

只看該作者 | 小中大

三菱硬件手冊上都有的。
