樓主  發表于: 2013-12-23 20:34

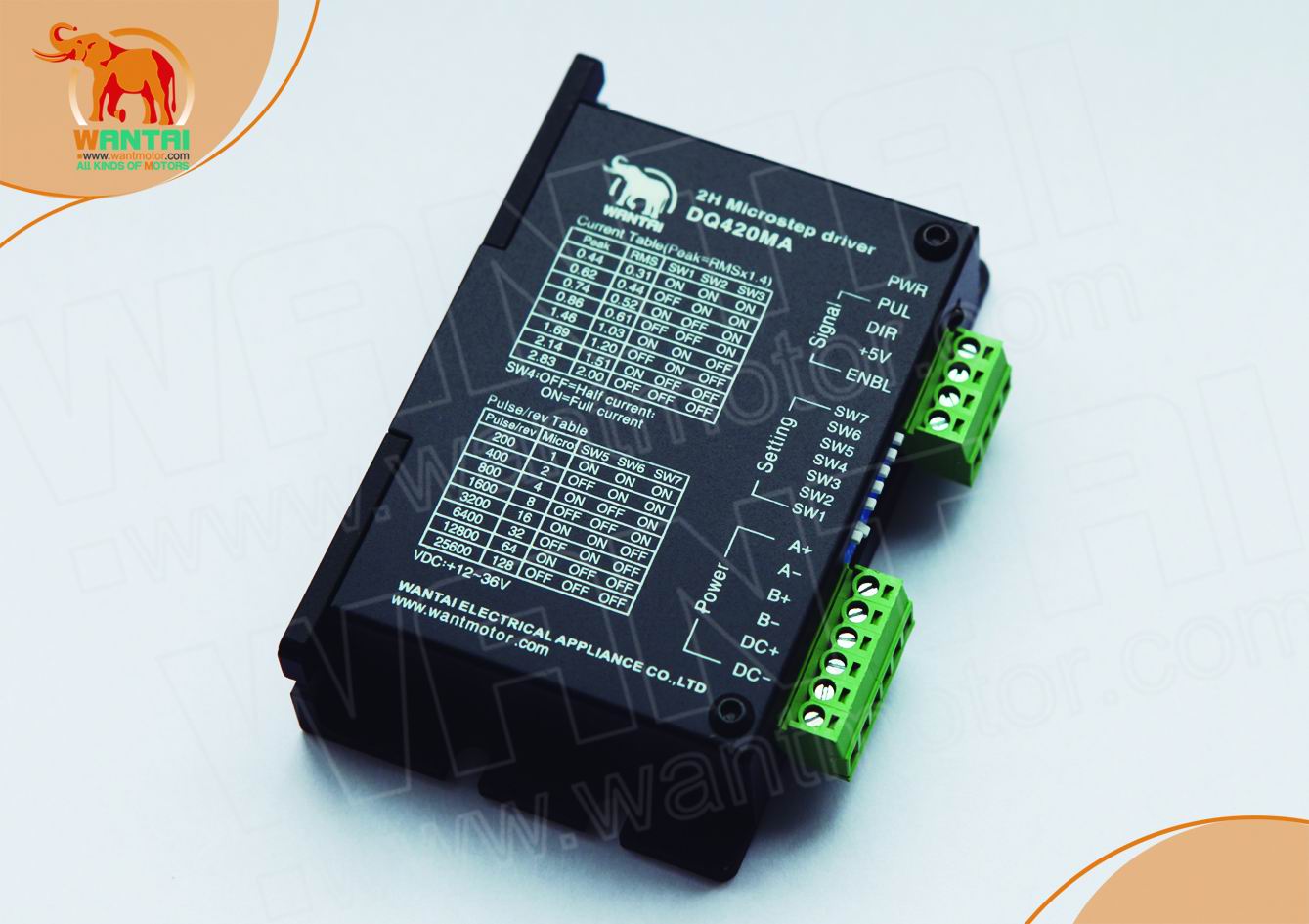

圖片：
最近從網上買了個步進電機和驅動器，自己在家學習用的。要接線了才從驅動器網頁上的最下角寫了只能共陽極說只能由于npn輸出的低電平有效的plc。而且驅動器上只有一個+5v的公共端，圖片如下。我的plc是三菱的fx1n。請問能接線嗎？應該怎么接啊？不敢接，害怕把plc燒了。
killking998
級別: 網絡英雄
精華主題: 0
發帖數量: 927 個
工控威望: 7400 點
下載積分: 17389 分
在線時間: 1713(小時)
注冊時間: 2007-08-07
最后登錄: 2024-06-24
查看killking998的 主題 / 回貼
1樓  發表于: 2013-12-23 20:41
好好看看FX1N的說明書和步進的說明書上面有說怎么接
李小響
級別: 探索解密
精華主題: 0
發帖數量: 65 個
工控威望: 199 點
下載積分: 1809 分
在線時間: 36(小時)
注冊時間: 2013-11-06
最后登錄: 2020-09-03
查看李小響的 主題 / 回貼
2樓  發表于: 2013-12-23 20:48
引用
引用第1樓killking998于2013-12-23 20:41發表的  :
好好看看FX1N的說明書和步進的說明書上面有說怎么接

那么fx1n是npn輸出嗎？我理解不了啊！正常接不都是com接電源負極，電源正極串負載再接輸出啊，跟這個驅動怎么接啊？com不能接+5v吧！npn輸出低電平有效是啥意思？不懂。有plc的輸出公共端是+24v的嗎/
王大餅
承接上海周邊地區非標電氣設計。QQ864539117
級別: 工控俠客
精華主題: 0
發帖數量: 360 個
工控威望: 3477 點
下載積分: 5379 分
在線時間: 556(小時)
注冊時間: 2010-11-12
最后登錄: 2016-06-04
查看王大餅的 主題 / 回貼
3樓  發表于: 2013-12-23 21:20
+5v:接24V，串2.4K電阻，脈沖和方向接PLC輸出
承接上海周邊地區非標電氣設計。QQ864539117
李小響
級別: 探索解密
精華主題: 0
發帖數量: 65 個
工控威望: 199 點
下載積分: 1809 分
在線時間: 36(小時)
注冊時間: 2013-11-06
最后登錄: 2020-09-03
查看李小響的 主題 / 回貼
4樓  發表于: 2013-12-23 22:20
引用
引用第3樓王大餅于2013-12-23 21:20發表的  :
+5v:接24V，串2.4K電阻，脈沖和方向接PLC輸出

可是plc輸出的com接哪里啊？貌似沒有形成回路啊！！
abs1357
級別: 略有小成
精華主題: 0
發帖數量: 83 個
工控威望: 210 點
下載積分: 5278 分
在線時間: 100(小時)
注冊時間: 2012-07-05
最后登錄: 2019-09-25
查看abs1357的 主題 / 回貼
5樓  發表于: 2013-12-23 22:46
COM已在PLC里型成回路了
killking998
級別: 網絡英雄
精華主題: 0
發帖數量: 927 個
工控威望: 7400 點
下載積分: 17389 分
在線時間: 1713(小時)
注冊時間: 2007-08-07
最后登錄: 2024-06-24
查看killking998的 主題 / 回貼
6樓  發表于: 2013-12-23 22:58
說明書上寫的很清楚的包括接法只要看就按說明書接就行
yamqq
雅馬哈，愛普生，電裝機器人。
級別: 網絡英雄

精華主題: 0
發帖數量: 1718 個
工控威望: 5540 點
下載積分: 24630 分
在線時間: 300(小時)
注冊時間: 2008-05-05
最后登錄: 2025-03-31
查看yamqq的 主題 / 回貼
7樓  發表于: 2013-12-24 08:03
可以用的。但是如果是西門子的plc你就不好用了
這個人很懶，什么也沒有留下！
濟南電氣
級別: 略有小成
精華主題: 0
發帖數量: 310 個
工控威望: 390 點
下載積分: 11150 分
在線時間: 168(小時)
注冊時間: 2011-09-17
最后登錄: 2022-06-01
查看濟南電氣的 主題 / 回貼
8樓  發表于: 2013-12-24 08:23
驅動器可以雙向接，驅動器內部可以改，問一下驅動器廠家
358273433
級別: 家園常客
精華主題: 0
發帖數量: 608 個
工控威望: 838 點
下載積分: 1362 分
在線時間: 1031(小時)
注冊時間: 2010-04-16
最后登錄: 2025-02-23
查看358273433的 主題 / 回貼
9樓  發表于: 2013-12-24 08:30
引用
引用第4樓李小響于2013-12-23 22:20發表的  :

可是plc輸出的com接哪里啊？貌似沒有形成回路啊！！

接+5V開關電源上的0V
李小響
級別: 探索解密
精華主題: 0
發帖數量: 65 個
工控威望: 199 點
下載積分: 1809 分
在線時間: 36(小時)
注冊時間: 2013-11-06
最后登錄: 2020-09-03
查看李小響的 主題 / 回貼
10樓  發表于: 2013-12-24 09:22
謝謝大家，明白了。com是接電源負極的。
楊康
學海無崖
級別: 家園常客
精華主題: 0
發帖數量: 703 個
工控威望: 637 點
下載積分: 1947 分
在線時間: 90(小時)
注冊時間: 2006-11-23
最后登錄: 2023-12-20
查看楊康的 主題 / 回貼
11樓  發表于: 2013-12-24 18:05
可以啊，驅動器+5V接24V, PLC的COM接電源0V,  Y0或者Y1輸出串2.2K電阻接驅動器即可。
  • «
