樓主發表于: 2013-07-29 15:38

只看樓主 | 小中大

圖片：

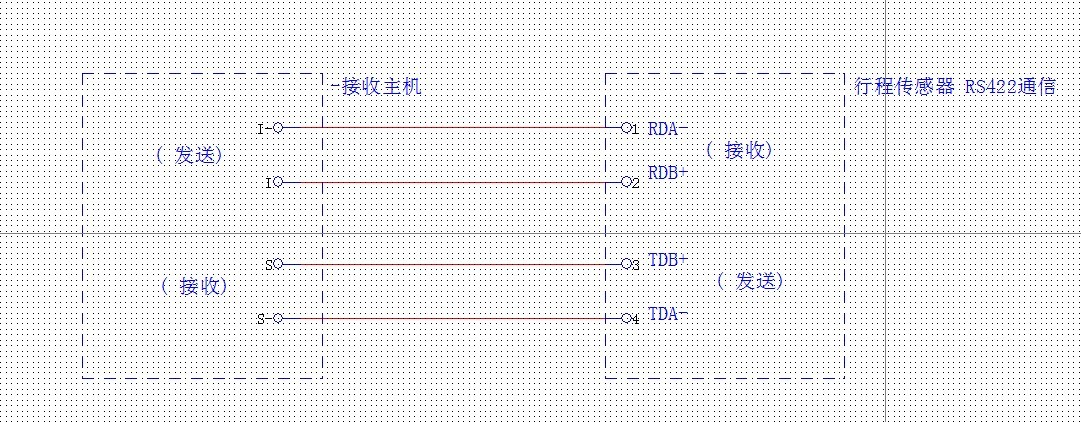

用一個通信模塊接收帶422通信的行程傳感器的通信連接

大家看看有問題嗎？

ha741852

[email protected]

級別: 略有小成

精華主題: 0
發帖數量: 155 個
工控威望: 282 點
下載積分: 860 分
在線時間: 174(小時)
注冊時間: 2009-08-15
最后登錄: 2022-01-25
查看ha741852的主題 / 回貼

1樓發表于: 2013-07-29 15:40

只看該作者 | 小中大

圖片：

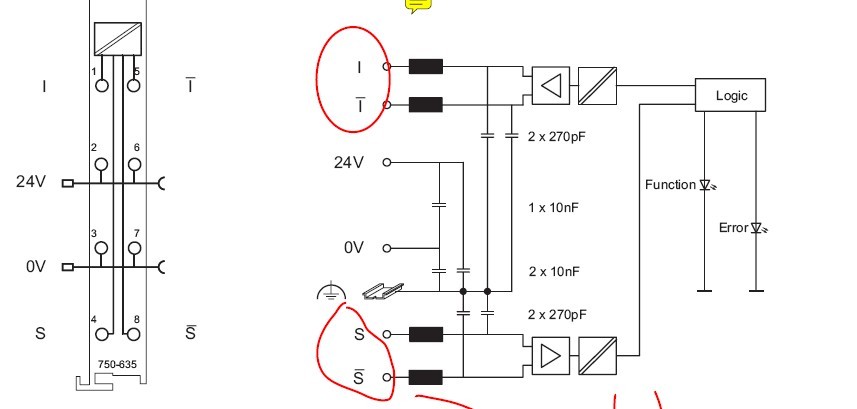

這個是接收傳感器的通信模塊

dream2012

級別: 略有小成

精華主題: 0
發帖數量: 143 個
工控威望: 277 點
下載積分: 1080 分
在線時間: 160(小時)
注冊時間: 2011-10-17
最后登錄: 2020-06-26
查看dream2012的主題 / 回貼

2樓發表于: 2013-07-29 16:20

只看該作者 | 小中大

應該沒有問題。三菱PLC的通訊擴展模板485-2BD就是如此接法；

ha741852

[email protected]

級別: 略有小成

精華主題: 0
發帖數量: 155 個
工控威望: 282 點
下載積分: 860 分
在線時間: 174(小時)
注冊時間: 2009-08-15
最后登錄: 2022-01-25
查看ha741852的主題 / 回貼

3樓發表于: 2013-07-29 16:31

只看該作者 | 小中大

引用
引用第2樓dream2012于2013-07-29 16:20發表的 :
應該沒有問題。三菱PLC的通訊擴展模板485-2BD就是如此接法；

485和422不一樣啊

dream2012

級別: 略有小成

精華主題: 0
發帖數量: 143 個
工控威望: 277 點
下載積分: 1080 分
在線時間: 160(小時)
注冊時間: 2011-10-17
最后登錄: 2020-06-26
查看dream2012的主題 / 回貼

4樓發表于: 2013-07-31 10:04

只看該作者 | 小中大

前面說的三菱485-2BD其實它的物理接法就是接收+，接收-；發送+，發送-
