樓主發表于: 2012-07-27 06:50

只看樓主 | 小中大

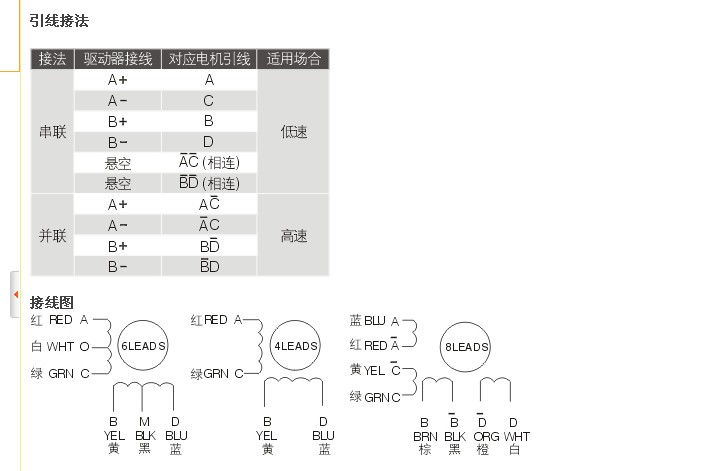

描述：這是57的接線圖
圖片：

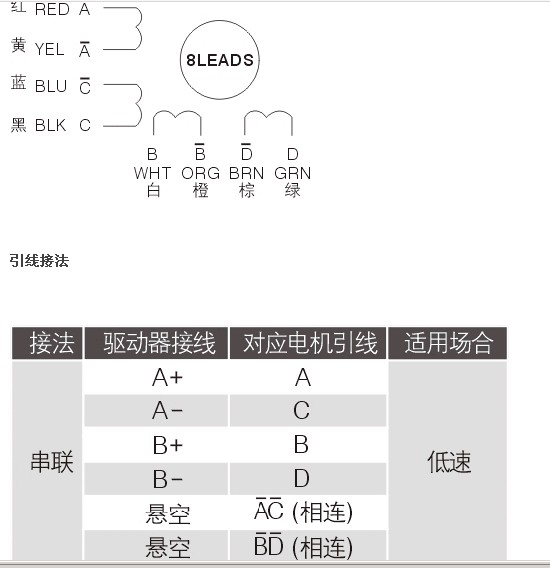

描述：這是86型的步進
圖片：

不知道是不是正品,不過從網上搜的雷賽電話號碼沒一個電話能打通,
是這樣的,我從買回來57HS22步進電機量了一下線圈,8線制的哈,發現跟接線圖描術的不一樣,
我無意中看到了86型的步進電機線圈圖,跟電機測量的線圈一對比,居然全部都對上了,至于極性有沒對,我是不知道的,

所以有點憤怒了,
這不坑爹啊,不過那種步進電機居然也用了半年,當然也是按他們提供的接線圖接的線
不知道為什么會動,大家討論下
