工控人家園 三菱工控論壇 簡單介紹順序控制附最簡單案例

梯形圖寫51

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看梯形圖寫51的主題 / 回貼

樓主發表于: 2010-10-12 21:45

只看樓主 | 小中大

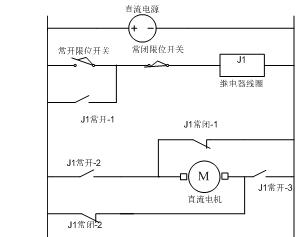

描述：馬達在運動的工程中碰到限位開關就往相反方向走動
圖片：

描述：用PLC控制的梯形圖
圖片：

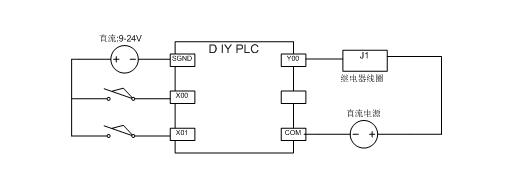

描述：PLC外圍接線圖
圖片：

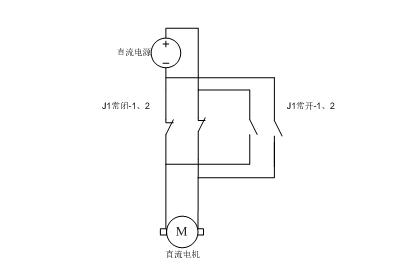

描述：用PLC控制的電動機接線圖
圖片：

所謂順序控制，就是“按照預先確定的順序使控制動作一步一步地進行下去”的控制也就是說，讓機器事先把要進行的動作次序正確地記憶下來，人只需要供上電源，剩下的事情機器就會自動去完成。其特點是具有記憶動作順序和判斷功能的裝置。下面我用一個往復運動來簡單描述一下，先從常規的繼電器再到用PLC梯形圖控制。
