工控人家園 綜合討論 高手幫幫忙!關于LED七段譯碼管用PLC驅動的問題!

匯榮鋁業

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 1787 個
工控威望: 5348 點
下載積分: 21368 分
在線時間: 1606(小時)
注冊時間: 2009-07-21
最后登錄: 2025-04-10
查看匯榮鋁業的主題 / 回貼

12樓發表于: 2010-06-17 06:43

只看該作者 | 小中大

數碼管的電壓都是5V的必須有個驅動電路才能讓它亮驅動和數碼管是配套的昨天買了一套花了15塊串電阻都不行

wwcwwc

級別: VIP會員

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 3398 個
工控威望: 3196 點
下載積分: 70532 分
在線時間: 1606(小時)
注冊時間: 2008-04-20
最后登錄: 2025-03-31
查看wwcwwc的主題 / 回貼

13樓發表于: 2010-06-17 08:22

只看該作者 | 小中大

一般LED單個的電壓為1.5V，電流為5mA。如果做大了字體那它必須串/并若干個LED的方式，樓主你所說它已經標定了電壓24V，那就需要通過試驗來確定電流值。簡單點可以通過電位器（變阻）串聯調整；同時串聯電流表觀察實際電流值。

wosoko

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看wosoko的主題 / 回貼

14樓發表于: 2010-06-17 09:34

只看該作者 | 小中大

加IC,2003的端口可以達到500MA,我能幫你們,你們誰能幫我呀[email protected],QQ:1554082488

工控學子

學無止境

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 207 個
工控威望: 510 點
下載積分: 810 分
在線時間: 106(小時)
注冊時間: 2009-05-12
最后登錄: 2023-09-02
查看工控學子的主題 / 回貼

15樓發表于: 2010-06-17 12:57

只看該作者 | 小中大

共用的那個極不要竄電阻，其余的都竄，你可以按照13樓的方法來選定電阻的阻值。

ldbboy

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 520 個
工控威望: 3061 點
下載積分: 1172 分
在線時間: 531(小時)
注冊時間: 2009-04-22
最后登錄: 2025-03-04
查看ldbboy的主題 / 回貼

16樓發表于: 2010-06-17 19:03

只看該作者 | 小中大

非常感謝以上各位朋友的意見!
我今天做呢一下!串呢一堆電阻!效果還過得去!
按照”taipi-k“的方法我也試呢！“匯榮鋁業 ”的方法是蠻有道理的！
最終我還是采取“WWCWWC”“工控學子”的方法：串接電阻調電位器的方法！電流只調到3．５亮度還可以！

ldbboy

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 520 個
工控威望: 3061 點
下載積分: 1172 分
在線時間: 531(小時)
注冊時間: 2009-04-22
最后登錄: 2025-03-04
查看ldbboy的主題 / 回貼

17樓發表于: 2010-06-17 19:07

只看該作者 | 小中大

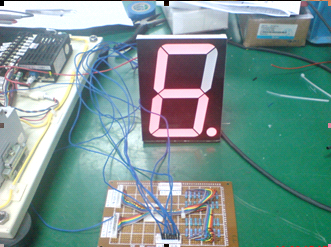

圖片：

圖片如下：

ldbboy

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 520 個
工控威望: 3061 點
下載積分: 1172 分
在線時間: 531(小時)
注冊時間: 2009-04-22
最后登錄: 2025-03-04
查看ldbboy的主題 / 回貼

18樓發表于: 2010-06-17 19:08

只看該作者 | 小中大

看上去好像不怎么亮哦！

jeay

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 204 個
工控威望: 233 點
下載積分: 655 分
在線時間: 81(小時)
注冊時間: 2010-03-28
最后登錄: 2025-03-13
查看jeay的主題 / 回貼

19樓發表于: 2010-07-14 21:47

只看該作者 | 小中大

學習了謝謝8樓的
