樓主  發表于: 2014-08-06 22:36
請問FX2N-80MR線路接法


我有三個按鈕開關(沒有燈)

三個燈+一個三個燈

那我要寫

X1----Y1(第一個燈亮)

X2---Y2(第二個燈亮)

X3---Y3(第三個燈亮)


再來

X4跟X5跟X6各別代表三色上的第一個燈第二個燈第三個燈
我該怎麻接?

我看不懂PLC上的24V跟COM該怎麻跟我的按鈕互接怎麻跟燈號互接

感謝...

還有就是X接點那邊的COM要跟Y接點的COM互接嗎?


我這邊采用的是110AC接L跟N

實體圖FX2C-80MR


[ 此帖被taiwan_kkk在2014-08-09 10:14重新編輯 ]
weik_wang
學會感恩
級別: 探索解密
精華主題: 0
發帖數量: 60 個
工控威望: 164 點
下載積分: 1231 分
在線時間: 23(小時)
注冊時間: 2014-07-18
最后登錄: 2019-03-27
查看weik_wang的 主題 / 回貼
1樓  發表于: 2014-08-07 09:18
這個很簡單啊
weik_wang
學會感恩
級別: 探索解密
精華主題: 0
發帖數量: 60 個
工控威望: 164 點
下載積分: 1231 分
在線時間: 23(小時)
注冊時間: 2014-07-18
最后登錄: 2019-03-27
查看weik_wang的 主題 / 回貼
2樓  發表于: 2014-08-07 09:37

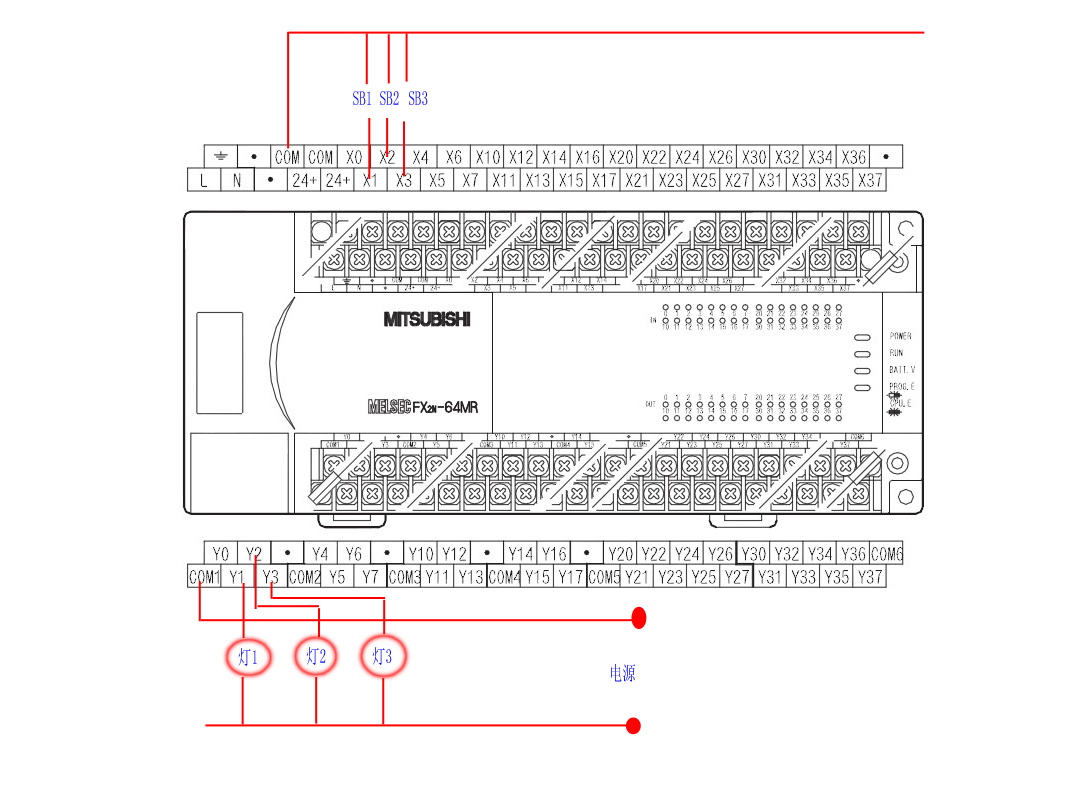

圖片：
第一次回答別人的問題，不知道對不對？
本帖最近評分記錄：
  • 下載積分:+2(taiwan_kkk) 真誠感謝！
    taiwan_kkk
    級別: 探索解密
    精華主題: 0
    發帖數量: 59 個
    工控威望: 180 點
    下載積分: 37927 分
    在線時間: 129(小時)
    注冊時間: 2014-07-19
    最后登錄: 2018-10-21
    查看taiwan_kkk的 主題 / 回貼
    3樓  發表于: 2014-08-09 10:14
    引用
    引用第2樓weik_wang于2014-08-07 09:37發表的  :
    第一次回答別人的問題，不知道對不對？

    抱歉我應該給80MR的型號才是

    80MR有一個S/S接點

    假使我三色燈跟一個單色燈都是吃24VDC的話

    我還需要外部電壓供給燈嗎?

    還是能直接從PLC內部供電給燈號使用

    ------------------------------
    PLC上的接點來說

    X接點兩側的線路哪一邊為0V哪一邊24V

    在Y接點的兩側來說哪一邊為0V哪一邊24V
