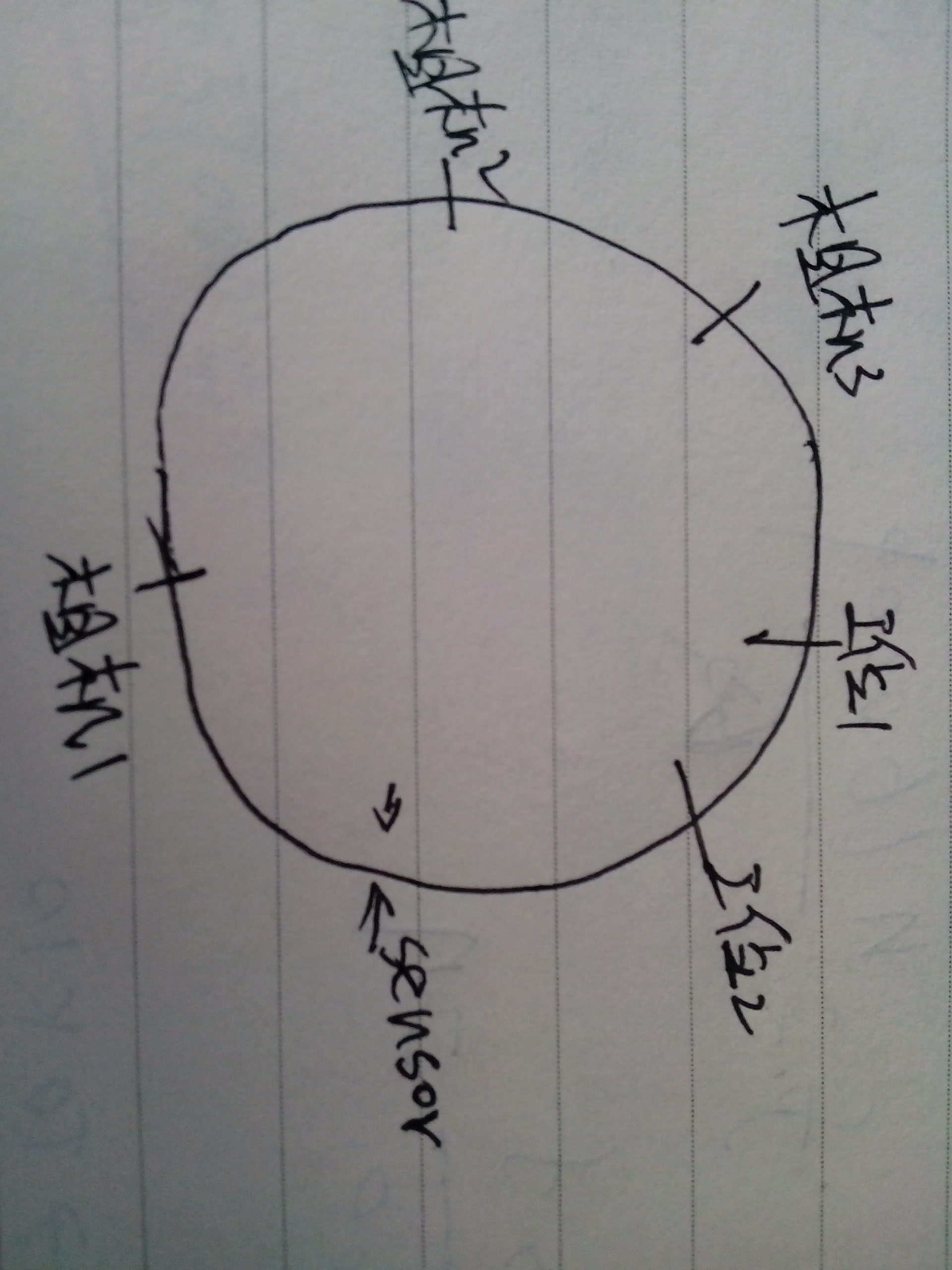

如圖在一個轉盤上有一個sensor5個工位，當sensor位置有物品進入時，如何依次觸發5個工位，讓五個工位進行動作？請各路英雄們指導一下

poorwer

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 277 個
工控威望: 485 點
下載積分: 1387 分
在線時間: 225(小時)
注冊時間: 2008-07-26
最后登錄: 2021-01-19
查看poorwer的主題 / 回貼

1樓發表于: 2013-09-01 23:13

只看該作者 | 小中大

用移位指令，把信號傳遞下去

於汝彪

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 51 個
工控威望: 195 點
下載積分: 1355 分
在線時間: 68(小時)
注冊時間: 2011-11-25
最后登錄: 2023-01-12
查看於汝彪的主題 / 回貼

2樓發表于: 2013-09-02 11:47

只看該作者 | 小中大

引用
引用第1樓poorwer于2013-09-01 23:13發表的 :
用移位指令，把信號傳遞下去

如何一邊移位一邊計數呢？移位我有想過，被我否定了

王志勇愛媳婦

千里之行，始于足下。

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 213 個
工控威望: 1642 點
下載積分: 4097 分
在線時間: 195(小時)
注冊時間: 2013-02-24
最后登錄: 2019-09-23
查看王志勇愛媳婦的主題 / 回貼

3樓發表于: 2013-09-02 13:07

只看該作者 | 小中大

你說的要求不是很具體！根據SFC的方法來：你可以把sensor作為初始的脈沖，把每個工位動作完成的*標志*作為下個工位的觸發條件！計數的話，只需要把整個循環的完成標志的上升沿或下降沿作為計數器的接通條件！

poorwer

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 277 個
工控威望: 485 點
下載積分: 1387 分
在線時間: 225(小時)
注冊時間: 2008-07-26
最后登錄: 2021-01-19
查看poorwer的主題 / 回貼

4樓發表于: 2013-09-02 23:03

只看該作者 | 小中大

引用
引用第2樓於汝彪于2013-09-02 11:47發表的 :

如何一邊移位一邊計數呢？移位我有想過，被我否定了

你的意思不是當感應器感應到物體時，后面5個工位才可依次動作，否則不會。如果是這樣，要計數做什么用？

仇士中

響應版主號召，每天只回答3個問題。

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 108 個
工控威望: 257 點
下載積分: 814 分
在線時間: 21(小時)
注冊時間: 2013-08-20
最后登錄: 2017-03-17
查看仇士中的主題 / 回貼

5樓發表于: 2013-09-03 08:27

只看該作者 | 小中大

不用移位指令也可以。用計數器，sensor觸發一次就把計數器加1，程序中再寫：
當計數器=0時，……
  計數器=1時，……
  計數器=2時，……
   ……
一循環后復位，計數器值就在1-5之間循環。
雖然不如移位指令便捷，但容易理解，上手快。

100759

生活-焉知水生火熱

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 402 個
工控威望: 570 點
下載積分: 1405 分
在線時間: 333(小時)
注冊時間: 2008-04-03
最后登錄: 2025-01-04
查看100759的主題 / 回貼

6樓發表于: 2013-09-03 09:15

只看該作者 | 小中大

樓主，說得不明確呀··
一般的位移就能搞定的

stincen

自動化系統研發，PLC+CIM程序開發；光電面板半導體物流

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 1 篇
發帖數量: 270 個
工控威望: 289 點
下載積分: 5331 分
在線時間: 106(小時)
注冊時間: 2013-05-17
最后登錄: 2025-01-04
查看stincen的主題 / 回貼

7樓發表于: 2013-09-03 19:05

只看該作者 | 小中大

就用簡單的順控程序就能做到，為什么想得那么復雜？

自動化系統PLC+CIM程序；光電面板半導體PCB（LUL，顯影蝕刻清洗機，OVEN等設備）及物流行業

菜鳥想學習了

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 9 個
工控威望: 140 點
下載積分: 871 分
在線時間: 5(小時)
注冊時間: 2013-08-23
最后登錄: 2013-09-29
查看菜鳥想學習了的主題 / 回貼

8樓發表于: 2013-09-04 07:15

只看該作者 | 小中大

感覺5樓說的簡單，不過移位也是挺簡單的呀

meipingboy

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 528 個
工控威望: 735 點
下載積分: 9628 分
在線時間: 609(小時)
注冊時間: 2009-09-13
最后登錄: 2024-12-23
查看meipingboy的主題 / 回貼

9樓發表于: 2013-09-04 10:27

只看該作者 | 小中大

引用
引用第3樓王志勇愛媳婦于2013-09-02 13:07發表的 :
你說的要求不是很具體！根據SFC的方法來：你可以把sensor作為初始的脈沖，把每個工位動作完成的*標志*作為下個工位的觸發條件！計數的話，只需要把整個循環的完成標志的上升沿或下降沿作為計數器的接通條件！

不錯，這種程序，用 SFC 最方便、最直觀、最簡單。

活到老學到老：還有 8 分沒學到

於汝彪

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 51 個
工控威望: 195 點
下載積分: 1355 分
在線時間: 68(小時)
注冊時間: 2011-11-25
最后登錄: 2023-01-12
查看於汝彪的主題 / 回貼

10樓發表于: 2013-09-05 15:52

只看該作者 | 小中大

謝謝各路英雄了，我自己用定時器做出來，謝謝！
