大家好：
   同樣是RS485通訊接口，但是不一樣.這是為什么，如果要把他們配線起來，怎么接線？
        在這里請教各位：
     FX3U-485BD 接口為：                         臺達溫控器上內置的485接口為：
                    RDA                                                                                             DATA-
                    RDB                                                                                             DATA+
                    SDA
                    SDB
                     SG
                       是不是中間還需假模組轉換？

jk090901

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 142 個
工控威望: 288 點
下載積分: 899 分
在線時間: 116(小時)
注冊時間: 2009-09-14
最后登錄: 2024-09-11
查看jk090901的主題 / 回貼

1樓發表于: 2013-01-05 11:11

只看該作者 | 小中大

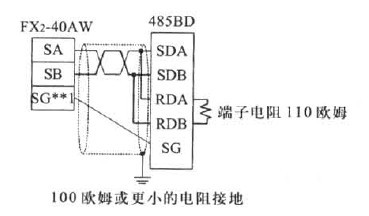

圖片：

不知道這張圖對你有沒有用？還有誰知道這個" FX2-40AW ”嗎？

q155022

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 74 個
工控威望: 186 點
下載積分: 2558 分
在線時間: 45(小時)
注冊時間: 2010-10-21
最后登錄: 2024-01-21
查看q155022的主題 / 回貼

2樓發表于: 2013-01-06 15:25

只看該作者 | 小中大

有測試，只有發送信號，接受不到信號，這是怎么回事。測試很多次了，還是沒有接受到信號

xuefenfeilxw

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 143 個
工控威望: 243 點
下載積分: 2097 分
在線時間: 439(小時)
注冊時間: 2010-10-23
最后登錄: 2022-07-28
查看xuefenfeilxw的主題 / 回貼

3樓發表于: 2013-01-06 16:15

只看該作者 | 小中大

是用自由通訊協議嗎？是的話，確認臺達溫控器的通訊格式！

yiwei125

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 68 個
工控威望: 418 點
下載積分: 3574 分
在線時間: 135(小時)
注冊時間: 2010-08-02
最后登錄: 2024-12-29
查看yiwei125的主題 / 回貼

4樓發表于: 2013-01-06 20:53

只看該作者 | 小中大

   PLC側           臺達溫控器側
RDA  SDA短接---------DATA+
RDB  SDB短接---------DATA-

q155022

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 74 個
工控威望: 186 點
下載積分: 2558 分
在線時間: 45(小時)
注冊時間: 2010-10-21
最后登錄: 2024-01-21
查看q155022的主題 / 回貼

5樓發表于: 2013-01-07 00:19

只看該作者 | 小中大

接線是和四樓的一樣的啊，但是沒連上。感覺應該要在中間加個轉換的東西，我廠里有臺設備也是這樣的通訊的，中間加了個 I-7522的轉換器
用的的日本神武的溫控器

tyrone2012

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 11 個
工控威望: 129 點
下載積分: 608 分
在線時間: 2(小時)
注冊時間: 2012-01-20
最后登錄: 2013-06-24
查看tyrone2012的主題 / 回貼

6樓發表于: 2013-01-07 11:30

只看該作者 | 小中大

發送和接送兩者對接即可！

q155022

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 74 個
工控威望: 186 點
下載積分: 2558 分
在線時間: 45(小時)
注冊時間: 2010-10-21
最后登錄: 2024-01-21
查看q155022的主題 / 回貼

7樓發表于: 2013-01-07 12:37

只看該作者 | 小中大

你好，想跟你確認下， PLC側           臺達溫控器側
                     RDA  SDA短接---------DATA+
                                         RDB  SDB短接---------DATA-
     這樣是可以通訊的，只是可能我那個地方設置有問題或別的原因是把。
