樓主發表于: 2010-08-17 13:51

只看樓主 | 小中大

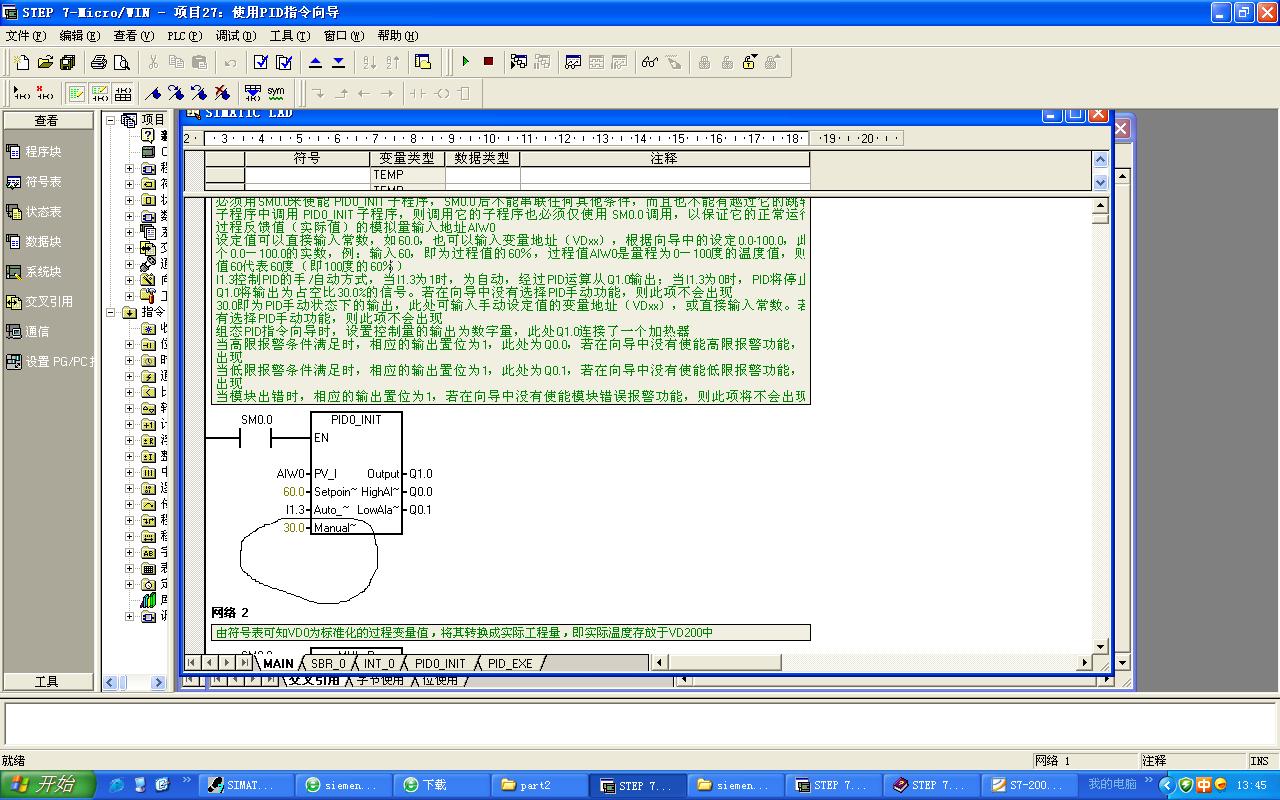

圖中，圈內的 30.0 正確嗎？
還是為0.3
manual output 應該為0-1.0之間吧？
請高手指點！

小菜

級別: *

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看小菜的主題 / 回貼

1樓發表于: 2010-08-23 09:52

只看該作者 | 小中大

不一定必須在0---1之間的數，可以直接和實際的物理量對應。

kingfeng1983

級別: *

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看kingfeng1983的主題 / 回貼

2樓發表于: 2010-08-23 14:51

只看該作者 | 小中大

樓上對此有誤區，你說的是設定值。

kingfeng1983

級別: *

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看kingfeng1983的主題 / 回貼

3樓發表于: 2010-08-23 14:53

只看該作者 | 小中大

這里的輸出時開關量，是占空比。
如果是模擬量應該是0.0-0.1，起碼在200編程軟件的幫助里是這麼講的。
也許開關量輸出不同，那在這里就是占空比為30％。
