樓主發表于: 2010-08-05 17:24

只看樓主 | 小中大

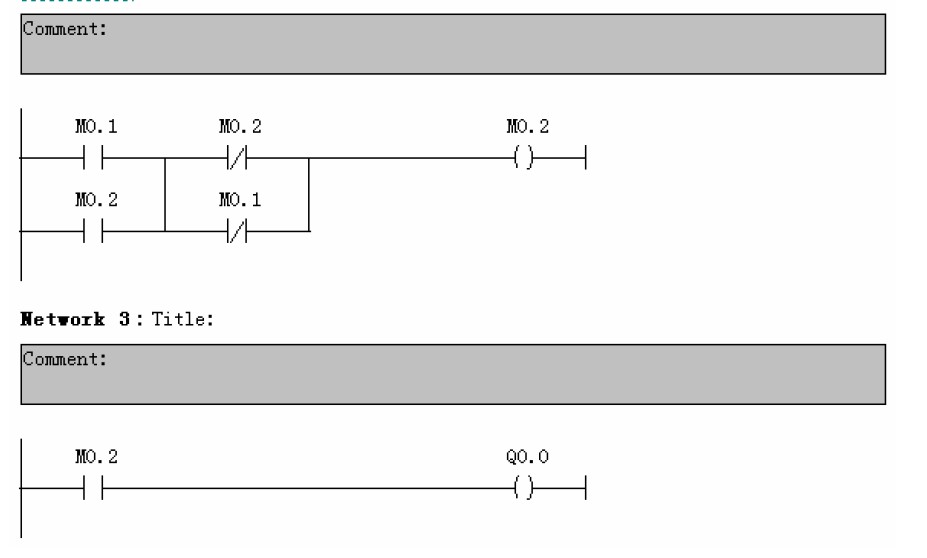

圖二

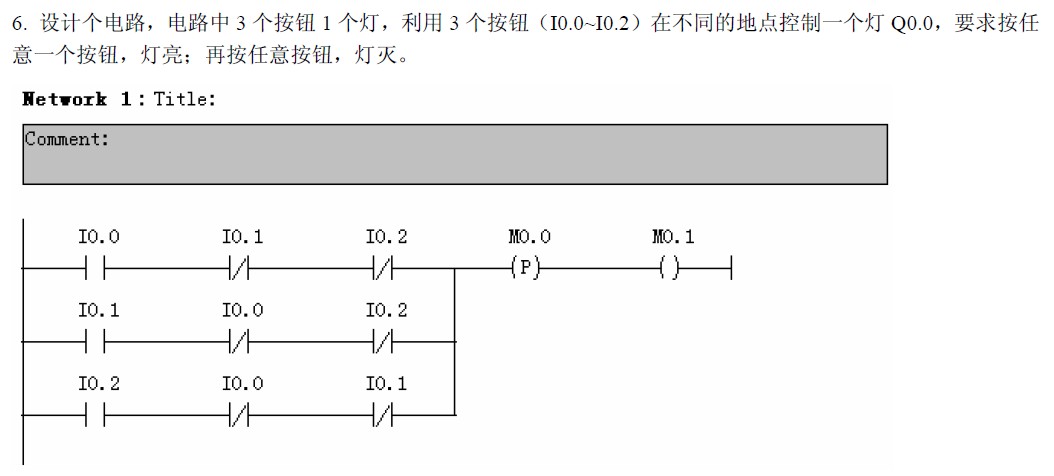

圖一

幫忙解釋下M0.0的作用還有第二段的作用,我都不明白!謝謝!

chehaibo2006

級別: 探索解密

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 86 個
工控威望: 147 點
下載積分: 719 分
在線時間: 43(小時)
注冊時間: 2010-07-01
最后登錄: 2020-11-02
查看chehaibo2006的主題 / 回貼

1樓發表于: 2010-08-05 18:46

只看該作者 | 小中大

m0.0是上升沿檢測，如果m0.0前面有一次上升沿就會導通。哪個第二段？

sjm213

有小知識，無大學問。

級別: 論壇版主

發送短信
加為好友
QQ聯系

精華主題: 7 篇
發帖數量: 5215 個
工控威望: 7439 點
下載積分: 159094 分
在線時間: 3174(小時)
注冊時間: 2007-11-21
最后登錄: 2025-01-01
查看sjm213的主題 / 回貼

2樓發表于: 2010-08-05 22:14

只看該作者 | 小中大

第二段的作用：這是一個單按鈕啟停的程序，M0.1ON一次，M0.2導通，M0.1再ON一次，M0.2斷開。實現題目中的“按一次燈亮，再按一次燈滅”的功能。

wwcwwc

級別: VIP會員

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 3393 個
工控威望: 3191 點
下載積分: 70452 分
在線時間: 1604(小時)
注冊時間: 2008-04-20
最后登錄: 2024-12-17
查看wwcwwc的主題 / 回貼

3樓發表于: 2010-08-05 22:27

只看該作者 | 小中大

M0.0作用是在S7300 400中常用的上升沿用法，必須加助其它的輔助繼電器。
圖2是M0.1的啟動信號。I0.0;I0.1;I0.2三輸入端互鎖輸入方式。典型的單按鈕啟動/停止電路。

[ 此帖被wwcwwc在2010-08-05 22:49重新編輯 ]

aslida

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看aslida的主題 / 回貼

4樓發表于: 2010-08-06 08:25

只看該作者 | 小中大

謝謝大家,知道大致意思了,再研究研究!

laolv123

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 19 個
工控威望: 103 點
下載積分: 574 分
在線時間: 10(小時)
注冊時間: 2010-04-22
最后登錄: 2022-10-12
查看laolv123的主題 / 回貼

5樓發表于: 2010-08-06 11:31

只看該作者 | 小中大

其實第二段可以用指令盒中的RS指令實現單按鈕起停

zhanshen

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看zhanshen的主題 / 回貼

6樓發表于: 2010-08-06 14:40

只看該作者 | 小中大

第一段是異或電路

sunsongfang

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 264 個
工控威望: 383 點
下載積分: 30260 分
在線時間: 172(小時)
注冊時間: 2010-09-01
最后登錄: 2023-04-19
查看sunsongfang的主題 / 回貼

7樓發表于: 2010-09-01 22:47

只看該作者 | 小中大

這個程序別看它小,其實是很經典的,你如果按照一般的機電控制思路是很難理解的,區別在于PLC是掃描的方式工作的.

jianfengzh

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看jianfengzh的主題 / 回貼

8樓發表于: 2010-09-02 11:00

只看該作者 | 小中大

的確是一段比較經典的程序
