工控人家園 西門子工控論壇 模擬量輸入AIW0的實際工程值怎樣處理可在組態界面中顯示

foxplc

水到渠成

級別: 家園常客

發送短信
加為好友

精華主題: 2 篇
發帖數量: 550 個
工控威望: 628 點
下載積分: 4239 分
在線時間: 112(小時)
注冊時間: 2007-08-09
最后登錄: 2021-11-22
查看foxplc的主題 / 回貼

樓主發表于: 2008-10-09 15:43

只看樓主 | 小中大

在S7-200中有AIW0的模擬量輸入,在LAD中怎樣處理可把實際工程值讀到,MCGS所在的監控界面中

溫柔的郎

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 112 個
工控威望: 293 點
下載積分: 909 分
在線時間: 78(小時)
注冊時間: 2008-05-02
最后登錄: 2024-12-17
查看溫柔的郎的主題 / 回貼

1樓發表于: 2008-10-09 15:58

只看該作者 | 小中大

得先轉化成標準直，然后觸摸屏就可以通過協議或者說驅動就可以讀到數值了！1

foxplc

水到渠成

級別: 家園常客

發送短信
加為好友

精華主題: 2 篇
發帖數量: 550 個
工控威望: 628 點
下載積分: 4239 分
在線時間: 112(小時)
注冊時間: 2007-08-09
最后登錄: 2021-11-22
查看foxplc的主題 / 回貼

2樓發表于: 2008-10-09 16:23

只看該作者 | 小中大

我接受的是4~20mA信號,對應值是6400~32000,請問具體LAD語句怎樣編寫?

cvlsam

富士低壓，POD（觸摸屏），PLC專賣

級別: VIP會員

發送短信
加為好友

精華主題: 3 篇
發帖數量: 6778 個
工控威望: 38381 點
下載積分: 4646 分
在線時間: 9542(小時)
注冊時間: 2006-09-13
最后登錄: 2025-01-02
查看cvlsam的主題 / 回貼

3樓發表于: 2008-10-09 16:46

只看該作者 | 小中大

使用MCGS，這樣的程序不需要寫！

假設您4-20MA信號對應工程量為0-100，那么PLC中使用MOV指令將AIW移入VW區域。

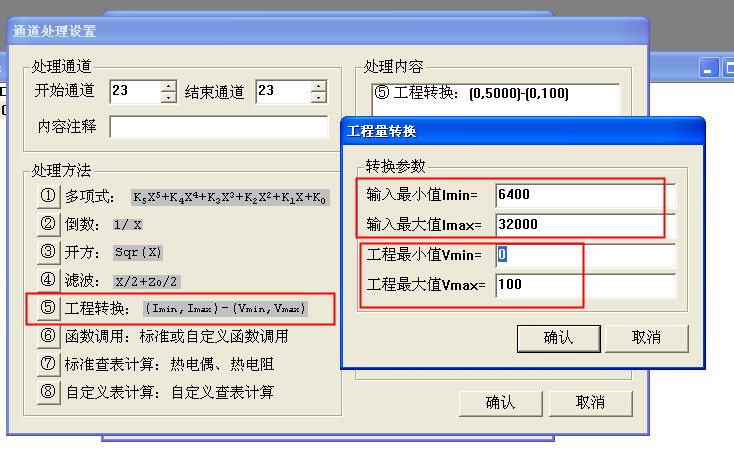

在MCGS中建立對應的變量以及數據通道，對通道進行處理，使用工程量轉換處理方式就可以。

在輸入最小值與最大值分別填入6400，32000，在工程量最小值與最大值中分別填入0，100，那么當MCGS運行時，會自動將6400～32000的值轉換為0～100在屏幕上顯示。

以上～～

ocean1236

歲月不饒人

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 206 個
工控威望: 310 點
下載積分: 437 分
在線時間: 108(小時)
注冊時間: 2008-09-08
最后登錄: 2024-12-31
查看ocean1236的主題 / 回貼

4樓發表于: 2008-10-10 10:22

只看該作者 | 小中大

值得借鑒

ocean1236

歲月不饒人

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 206 個
工控威望: 310 點
下載積分: 437 分
在線時間: 108(小時)
注冊時間: 2008-09-08
最后登錄: 2024-12-31
查看ocean1236的主題 / 回貼

5樓發表于: 2008-10-10 10:23

只看該作者 | 小中大

請問MCGS怎么用呢？能介紹一下嗎？

以恒

Blog: http://ye_w.plcjs.cn/

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 5 篇
發帖數量: 466 個
工控威望: 3090 點
下載積分: 4172 分
在線時間: 68(小時)
注冊時間: 2007-08-26
最后登錄: 2024-09-22
查看以恒的主題 / 回貼

6樓發表于: 2008-10-10 10:37

只看該作者 | 小中大

引用
引用第5樓ocean1236于2008-10-10 10:23發表的 :
請問MCGS怎么用呢？能介紹一下嗎？

去官方網站下載軟件包，然后使用在線幫助。

歡迎大家訪問我的BLOG: [URL]http://ye_w.plcjs.cn/[/URL]

1、ABB AC500系列PLC培訓或技術支持
2、購買PLC和方案咨詢電話：13973322058
3、其他請通過郵箱：07330731@163.com

foxplc

水到渠成

級別: 家園常客

發送短信
加為好友

精華主題: 2 篇
發帖數量: 550 個
工控威望: 628 點
下載積分: 4239 分
在線時間: 112(小時)
注冊時間: 2007-08-09
最后登錄: 2021-11-22
查看foxplc的主題 / 回貼

7樓發表于: 2008-10-12 10:53

只看該作者 | 小中大

LD    SM0.0
ITD    AIW0, VD90
AENO
DTR    VD90, VD94
AENO
MOVR   VD94, VD98

如上語句在PLC中把AIW0,轉換為實數后，移入VD區。在MCGS通道處理設置中開始通道設為98

那么該通道的數據類型一定是與PLC中VD98相匹配的VDF98

foxplc

水到渠成

級別: 家園常客

發送短信
加為好友

精華主題: 2 篇
發帖數量: 550 個
工控威望: 628 點
下載積分: 4239 分
在線時間: 112(小時)
注冊時間: 2007-08-09
最后登錄: 2021-11-22
查看foxplc的主題 / 回貼

8樓發表于: 2008-10-12 11:00

只看該作者 | 小中大

開始通道設為98，結束設為101，還要在MCGS增加通道對話框中增加V寄存器，32位浮點數VDF98
