工控人家園 西門子工控論壇 請教大神:s7-200與三菱D700變頻器用RS485通訊控制怎么接線呀？

aabbcc296

級別: 論壇先鋒

精華主題: 0
發帖數量: 862 個
工控威望: 1255 點
下載積分: 6053 分
在線時間: 607(小時)
注冊時間: 2009-03-07
最后登錄: 2020-11-25
查看aabbcc296的主題 / 回貼

樓主發表于: 2020-05-31 08:24

只看樓主 | 小中大

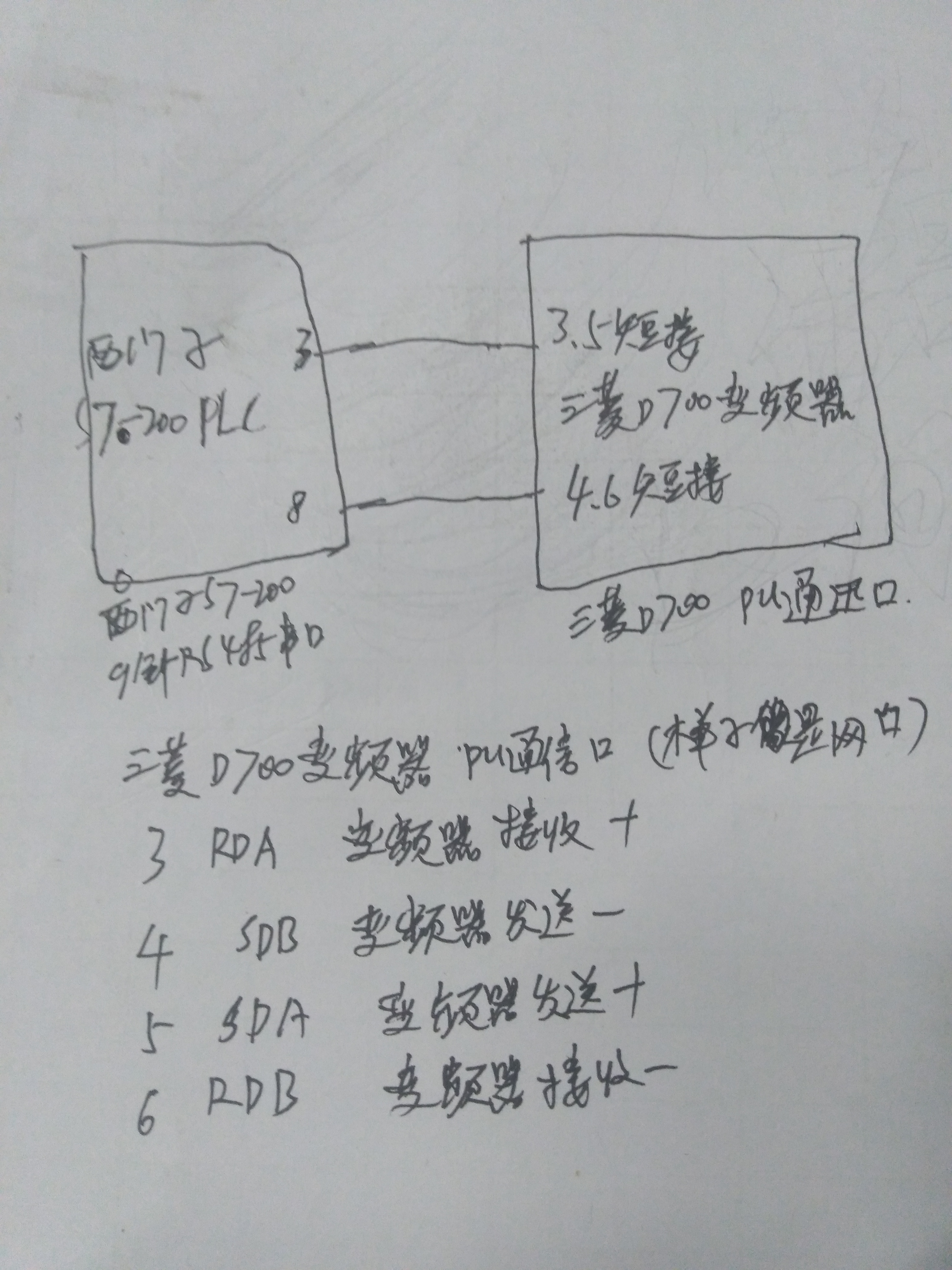

請教大神:西門子PLC S7-200與三菱D700變頻器用RS485通訊控制，怎么接線呀？要求即能控制變頻器的啟動、停止、正反轉、頻率，也能讀取變頻器的電流、電壓、頻率、正反轉等。

[ 此帖被aabbcc296在2020-05-31 09:11重新編輯 ]

999感冒靈

級別: 略有小成

精華主題: 0
發帖數量: 274 個
工控威望: 351 點
下載積分: 1210 分
在線時間: 65(小時)
注冊時間: 2019-05-29
最后登錄: 2023-12-17
查看999感冒靈的主題 / 回貼

1樓發表于: 2020-05-31 21:37

只看該作者 | 小中大

sda和rda短接，sbd和rdb短接。sda接西門子485+ sdb接-

天使之心

級別: 略有小成

精華主題: 0
發帖數量: 189 個
工控威望: 322 點
下載積分: 4219 分
在線時間: 139(小時)
注冊時間: 2009-02-08
最后登錄: 2024-12-06
查看天使之心的主題 / 回貼

2樓發表于: 2020-07-12 20:30

只看該作者 | 小中大

按你畫的圖接線就對了，走MODBUS通訊，能否通訊關鍵是編程。

yaostars

級別: 探索解密

精華主題: 0
發帖數量: 62 個
工控威望: 107 點
下載積分: 1128 分
在線時間: 27(小時)
注冊時間: 2019-06-06
最后登錄: 2024-09-11
查看yaostars的主題 / 回貼

3樓發表于: 2020-07-13 14:56

只看該作者 | 小中大

就這么接線就可以了，關鍵是程序的的modbus 通訊
