工控人家園 西門子工控論壇 這梯形圖有問題嗎？

{笑傲江湖}

不斷進步，勇攀高峰！

級別: 略有小成

精華主題: 0
發帖數量: 117 個
工控威望: 281 點
下載積分: 765 分
在線時間: 52(小時)
注冊時間: 2011-01-17
最后登錄: 2015-06-17
查看{笑傲江湖}的主題 / 回貼

樓主發表于: 2012-06-18 10:17

只看樓主 | 小中大

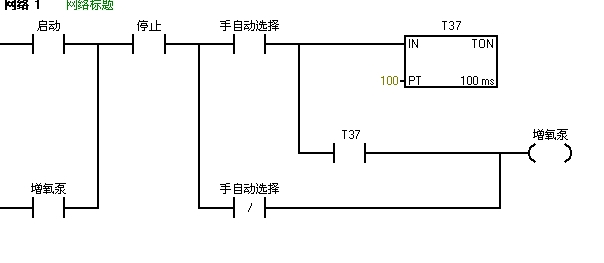

圖片：

報錯46，小弟不是很明白�。客魑淮髠b指教。

cvlsam

富士低壓，POD（觸摸屏），PLC專賣

級別: VIP會員

精華主題: 3 篇
發帖數量: 6782 個
工控威望: 38385 點
下載積分: 5236 分
在線時間: 9556(小時)
注冊時間: 2006-09-13
最后登錄: 2025-01-17
查看cvlsam的主題 / 回貼

1樓發表于: 2012-06-18 11:01

只看該作者 | 小中大

46：能流方向逆轉。

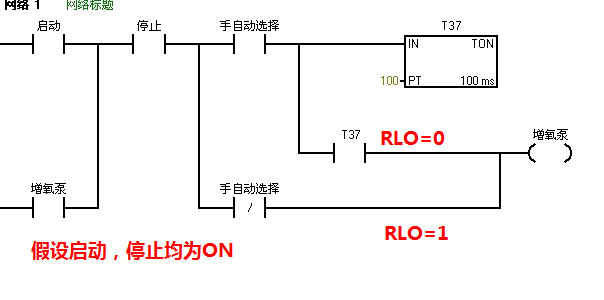

如圖：假設停止與啟動均為ON，那么對于上一路來說，能流是不通的，而對于下一路來說，能流是通的，那么對于輸出增量泵線圈來說，他應該是執行不輸出能還是輸出呢？其出現了邏輯的二義性。

Good Luck～

本帖最近評分記錄：

下載積分:+5(guochunyi) 熱心助人

{笑傲江湖}

不斷進步，勇攀高峰！

級別: 略有小成

精華主題: 0
發帖數量: 117 個
工控威望: 281 點
下載積分: 765 分
在線時間: 52(小時)
注冊時間: 2011-01-17
最后登錄: 2015-06-17
查看{笑傲江湖}的主題 / 回貼

2樓發表于: 2012-06-18 14:35

只看該作者 | 小中大

謝謝！等于說輸出只能只有一種可能性。不然就會出錯啦？

lijianmin123

級別: 略有小成

精華主題: 0
發帖數量: 143 個
工控威望: 256 點
下載積分: 5822 分
在線時間: 214(小時)
注冊時間: 2010-07-21
最后登錄: 2025-01-13
查看lijianmin123的主題 / 回貼

3樓發表于: 2012-06-18 16:57

只看該作者 | 小中大

學習了

asdqwe

級別: 家園�？�

精華主題: 0
發帖數量: 142 個
工控威望: 689 點
下載積分: 39668 分
在線時間: 1017(小時)
注冊時間: 2010-07-31
最后登錄: 2017-06-04
查看asdqwe的主題 / 回貼

4樓發表于: 2012-06-18 19:41

只看該作者 | 小中大

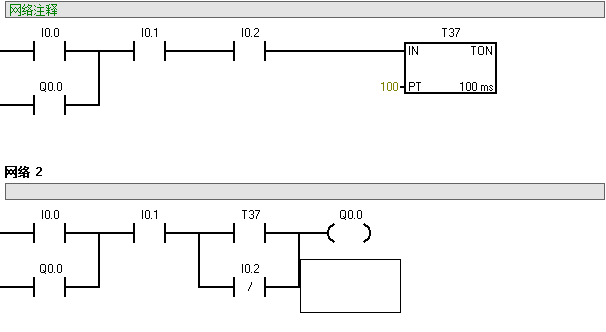

圖片：

編程格式錯誤，轉換一下
