樓主發表于: 2010-02-18 11:52

只看樓主 | 小中大

有沒有一個按鈕控制電機開停的線路圖（不用plc）謝謝

sxxdk

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 240 個
工控威望: 349 點
下載積分: 1720 分
在線時間: 312(小時)
注冊時間: 2008-10-06
最后登錄: 2015-11-18
查看sxxdk的主題 / 回貼

1樓發表于: 2010-02-20 10:38

只看該作者 | 小中大

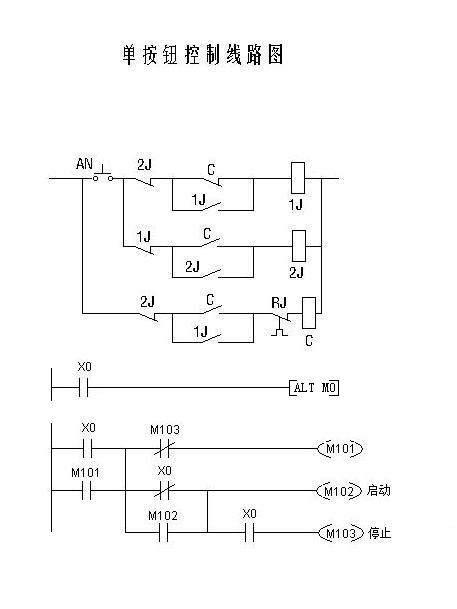

單按鈕控制電機開停線路圖

Doc1.doc (122 K) 下载次数:647

本帖最近評分記錄：

下載積分:+2(wsir123) 熱心助人

kabitionno

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 9 個
工控威望: 159 點
下載積分: 560 分
在線時間: 15(小時)
注冊時間: 2009-08-10
最后登錄: 2013-08-17
查看kabitionno的主題 / 回貼

2樓發表于: 2010-03-02 16:51

只看該作者 | 小中大

你用一個自鎖按鈕不就解決問題了，搞那么復雜干什么

xb5024

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看xb5024的主題 / 回貼

3樓發表于: 2010-03-03 23:01

只看該作者 | 小中大

用個轉換開關不就搞定啦

xyc

每天學一點

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 709 個
工控威望: 3891 點
下載積分: 834 分
在線時間: 410(小時)
注冊時間: 2007-11-19
最后登錄: 2016-05-18
查看xyc的主題 / 回貼

4樓發表于: 2010-03-20 21:21

只看該作者 | 小中大

用和不用PLC都可以

[ 此帖被xyc在2010-03-21 20:19重新編輯 ]

本帖最近評分記錄：

下載積分:+2(wsir123) 熱心助人

工控一家人（老薛）

sjh861026

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看sjh861026的主題 / 回貼

5樓發表于: 2010-03-29 16:33

只看該作者 | 小中大

用自鎖按鈕比較理想

秋秋

有志者事競成

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 416 個
工控威望: 528 點
下載積分: 1305 分
在線時間: 236(小時)
注冊時間: 2010-05-11
最后登錄: 2024-01-09
查看秋秋的主題 / 回貼

6樓發表于: 2010-05-12 20:55

只看該作者 | 小中大

有，我曾用3個中間繼電器和一個按鈕，和一個接觸器來控制一只電機起停，你也可以用計數器，

北方

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 317 個
工控威望: 529 點
下載積分: 6196 分
在線時間: 241(小時)
注冊時間: 2010-06-22
最后登錄: 2023-03-11
查看北方的主題 / 回貼

7樓發表于: 2010-07-25 14:26

只看該作者 | 小中大

太簡單了——旋轉按鈕。

a200905

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看a200905的主題 / 回貼

8樓發表于: 2010-07-27 16:45

只看該作者 | 小中大

有什么意義

pipi2809

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看pipi2809的主題 / 回貼

9樓發表于: 2010-07-27 23:44

只看該作者 | 小中大

PROGRAM PLC_PRG
VAR
    sr1: SR;
    q1: BOOL;
    F_TRIG: F_TRIG;
    a: BOOL;
END_VAR

CAL        F_TRIG(CLK := a)

LD        F_TRIG.Q
ANDN        q1
ST        sr1.SET1
LD        F_TRIG.Q
AND        q1
ST        sr1.RESET
CAL        sr1

LD        sr1.Q1
ST        q1

87278598

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看87278598的主題 / 回貼

10樓發表于: 2010-08-06 10:32

只看該作者 | 小中大

旋轉按鈕和自鎖按鈕都可以的！

chen1c2h3y

傾力共享，共建雙贏！

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 78 個
工控威望: 260 點
下載積分: 695 分
在線時間: 81(小時)
注冊時間: 2009-11-10
最后登錄: 2012-10-20
查看chen1c2h3y的主題 / 回貼

11樓發表于: 2010-08-18 10:23

只看該作者 | 小中大

很有意義！！！！！！

«
