PLC如何驅動七段數碼顯示，最好有電氣原理圖

數碼管要用7.5V的直流電驅動,不要用24V哦,會燒壞數碼碼的,用一個輸出點來控制一段,也就是說,每一位數字要至少占用PLC的7個輸出點.


你還不知道ＰＬＣ繼電器輸出原理啊

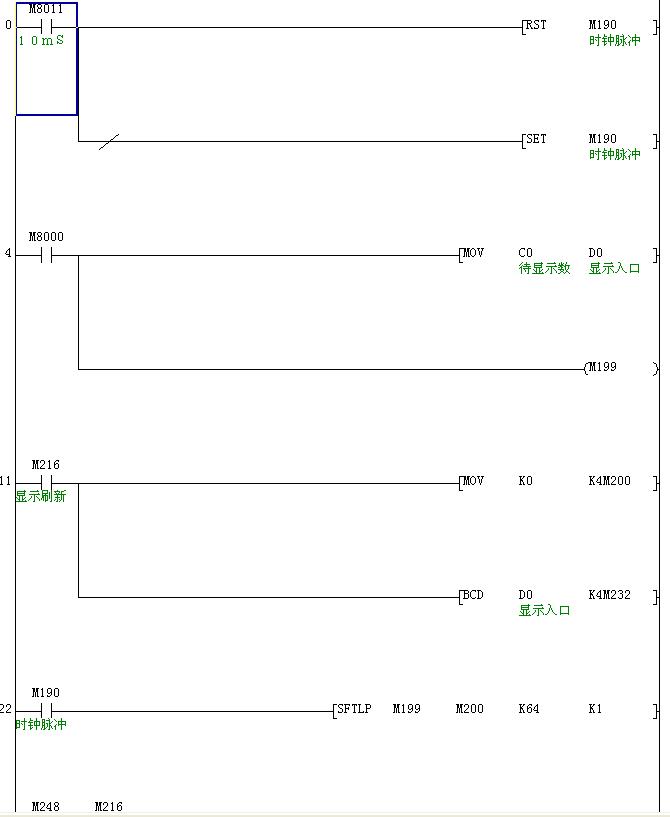

simpson 的一種，占用PLC點多，適用PLC輸出點有余量情況。

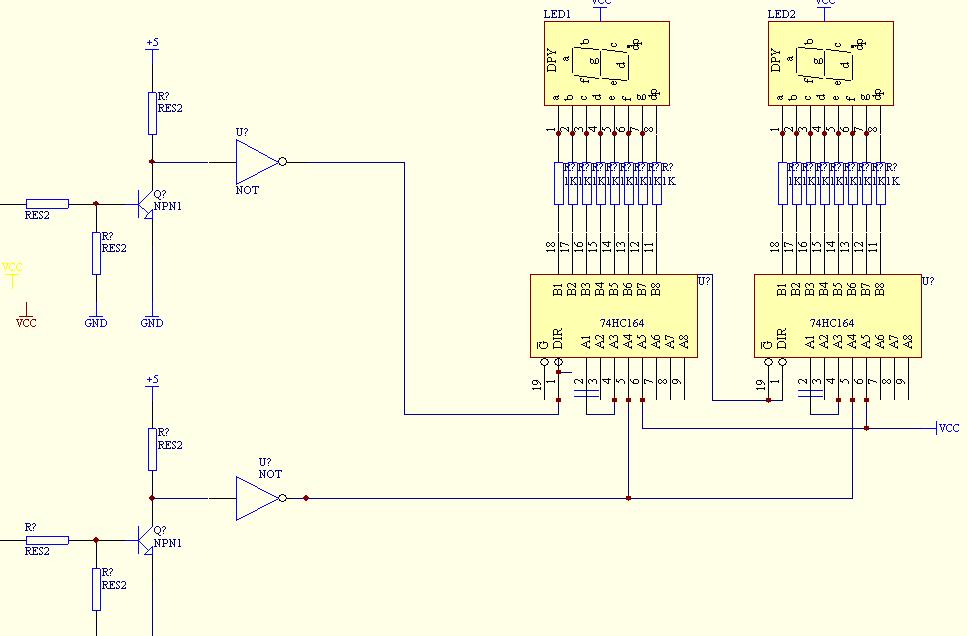

wxh0734 的一種，占用PLC點少，但要另加硬件線路。

還有一種，輸出BCD碼，再加譯碼硬件線路。

假若，PLC輸出點有余量的話，用個數碼管就可以了，公共端加個電阻即可。

設備簡易報警常用此法，只需一個數碼管就可輸出0～99（甚至更多999等）報警代碼。

假若，PLC輸出點緊張或考慮PLC成本的話，wxh0734 的一種肯定是最佳方法，適合制造設備的采用。

謝謝,終于有點頭緒了,呵呵

引用

引用第6樓weiwxsir于2007-07-06 17:40發表的  :
simpson 的一種，占用PLC點多，適用PLC輸出點有余量情況。

wxh0734 的一種，占用PLC點少，但要另加硬件線路。

還有一種，輸出BCD碼，再加譯碼硬件線路。
.......

說得不錯，弄懂原理很簡單。
