樓主發表于: 2009-03-24 21:57

只看樓主 | 小中大

我是個電工學徒有個低級問題想問問各位哥們！現有75KW電機一臺！我想用Y—三角啟動！
但不知道該選用多大的線和接觸器與熱繼電器才適合（我們廠一直是用DELIXI的CJ20系列）！
急用懇請哥們指點一二！

aabbcc296

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 862 個
工控威望: 1255 點
下載積分: 6053 分
在線時間: 607(小時)
注冊時間: 2009-03-07
最后登錄: 2020-11-25
查看aabbcc296的主題 / 回貼

1樓發表于: 2009-03-24 22:08

只看該作者 | 小中大

75KW電機　線：95mm２銅芯　　接觸器：３００Ａ及以上　　　　　　熱繼電器ＪＲＯ　１５０／１６０　　　　１５０Ａ

aabbcc296

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 862 個
工控威望: 1255 點
下載積分: 6053 分
在線時間: 607(小時)
注冊時間: 2009-03-07
最后登錄: 2020-11-25
查看aabbcc296的主題 / 回貼

2樓發表于: 2009-03-24 22:10

只看該作者 | 小中大

買一本＜＜電工手冊＞＞，有列表

jingqianshan

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看jingqianshan的主題 / 回貼

3樓發表于: 2009-03-25 08:41

只看該作者 | 小中大

75KW的接觸器選250A的就可以了啊，熱繼電器在150-170之間就好

wayu

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 408 個
工控威望: 1445 點
下載積分: 85501 分
在線時間: 474(小時)
注冊時間: 2008-08-01
最后登錄: 2025-01-08
查看wayu的主題 / 回貼

4樓發表于: 2009-03-25 09:26

只看該作者 | 小中大

見附件，是施耐德的。

星三角啟動.rar (218 K) 下载次数:262

wayu

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 408 個
工控威望: 1445 點
下載積分: 85501 分
在線時間: 474(小時)
注冊時間: 2008-08-01
最后登錄: 2025-01-08
查看wayu的主題 / 回貼

5樓發表于: 2009-03-25 09:31

只看該作者 | 小中大

電纜用:
YJV 50mm2; (星三角啟動)
YJV 70mm2; (直接啟動)

a8897044

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 129 個
工控威望: 282 點
下載積分: 859 分
在線時間: 25(小時)
注冊時間: 2007-12-20
最后登錄: 2024-09-13
查看a8897044的主題 / 回貼

6樓發表于: 2009-03-25 11:18

只看該作者 | 小中大

35MM就好了吧為什么要70或則90的線啊？

26911291

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 223 個
工控威望: 286 點
下載積分: 647 分
在線時間: 165(小時)
注冊時間: 2009-01-10
最后登錄: 2025-01-03
查看26911291的主題 / 回貼

7樓發表于: 2009-03-25 18:44

只看該作者 | 小中大

太粗了，16平方皆可以了

雪花飄飄

級別: VIP會員

發送短信
加為好友
QQ聯系

精華主題: 1 篇
發帖數量: 2622 個
工控威望: 2047 點
下載積分: 6766 分
在線時間: 3548(小時)
注冊時間: 2007-09-03
最后登錄: 2025-01-05
查看雪花飄飄的主題 / 回貼

8樓發表于: 2009-03-25 19:27

只看該作者 | 小中大

75KW的電機選用35平 50平的電纜。交流接觸器選用300A的。熱繼電器選用150-170即可。
個人看法。

zgf889

走別人的路，讓別人走投無路

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 698 個
工控威望: 718 點
下載積分: 1356 分
在線時間: 482(小時)
注冊時間: 2007-10-21
最后登錄: 2024-12-21
查看zgf889的主題 / 回貼

9樓發表于: 2009-03-25 21:41

只看該作者 | 小中大

引用
引用第6樓a8897044于2009-03-25 11:18發表的 :
35MM就好了吧為什么要70或則90的線啊？

35mm絕對小了，
75KW用：多股銅心錢50MM，選用兩個95A這兩個接觸器并聯用作三角形聯結用，一個65A的接觸器作Y形用！
45KW用：多股銅心錢35MM，選用兩個80A這兩個接觸器并聯用作三角形聯結用，一個50A的接觸器作Y形用！

zgf889

走別人的路，讓別人走投無路

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 698 個
工控威望: 718 點
下載積分: 1356 分
在線時間: 482(小時)
注冊時間: 2007-10-21
最后登錄: 2024-12-21
查看zgf889的主題 / 回貼

10樓發表于: 2009-03-25 21:44

只看該作者 | 小中大

引用
引用第9樓雪花飄飄于2009-03-25 19:27發表的 :
75KW的電機選用35平 50平的電纜。交流接觸器選用300A的。熱繼電器選用150-170即可。
個人看法。

交流接觸器選用300A的太大了

zgf889

走別人的路，讓別人走投無路

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 698 個
工控威望: 718 點
下載積分: 1356 分
在線時間: 482(小時)
注冊時間: 2007-10-21
最后登錄: 2024-12-21
查看zgf889的主題 / 回貼

11樓發表于: 2009-03-25 21:49

只看該作者 | 小中大

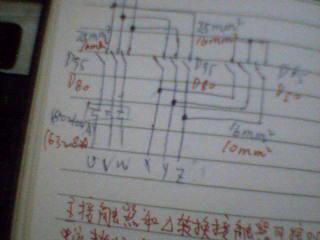

圖片：

75KW 大約是150A左右用95A的接器器正好

«
