樓主發表于: 2024-08-23 10:22

只看樓主 | 小中大

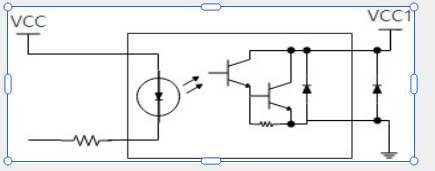

這個應該是光電隔離的電路，按理說右邊VCC1不應該接一個上拉電阻嗎？而且不太看得懂右邊電路的輸出在哪里，我理解的是當左邊接通的時候輸出電壓為0V，不接的時候輸出電壓應該為VCC1的電壓。

涼浦夏希

級別: 正式會員

發送短信
加為好友

精華主題: 0
發帖數量: 8 個
工控威望: 59 點
下載積分: 186 分
在線時間: 2(小時)
注冊時間: 2023-10-30
最后登錄: 2024-08-23
查看涼浦夏希的主題 / 回貼

1樓發表于: 2024-08-23 10:22

只看該作者 | 小中大

圖是被吞了嗎

不小心遇見你

自動項目、PLC、視覺、通訊等工控軟件開發QQ3515716

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 3 篇
發帖數量: 2053 個
工控威望: 2972 點
下載積分: 25205 分
在線時間: 1444(小時)
注冊時間: 2014-01-05
最后登錄: 2024-12-28
查看不小心遇見你的主題 / 回貼

2樓發表于: 2024-08-23 11:04

只看該作者 | 小中大

右側你當做1和開關就好了，VCC1就是電源的+，電流流入

項目、視覺、通訊QQ3515716

卓發智能

相互學習，共同進步。

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 2458 個
工控威望: 3067 點
下載積分: 11523 分
在線時間: 661(小時)
注冊時間: 2008-08-03
最后登錄: 2024-12-27
查看卓發智能的主題 / 回貼

3樓發表于: 2024-08-23 11:10

只看該作者 | 小中大

先搞懂NPN型與PNP型三極管的電路，那么這個光電隔離器件就很容易理解并使用了。
上拉或下拉電阻一般是接在開關管的B極做快速關斷用，還有就是分壓電路中。

相信自我！

先飛的鳥

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 102 個
工控威望: 158 點
下載積分: 716 分
在線時間: 104(小時)
注冊時間: 2019-10-11
最后登錄: 2024-12-28
查看先飛的鳥的主題 / 回貼

4樓發表于: 2024-08-23 11:19

只看該作者 | 小中大

輸入和輸出是兩個電源，互相隔離的

涼浦夏希

級別: 正式會員

發送短信
加為好友

精華主題: 0
發帖數量: 8 個
工控威望: 59 點
下載積分: 186 分
在線時間: 2(小時)
注冊時間: 2023-10-30
最后登錄: 2024-08-23
查看涼浦夏希的主題 / 回貼

5樓發表于: 2024-08-23 11:42

只看該作者 | 小中大

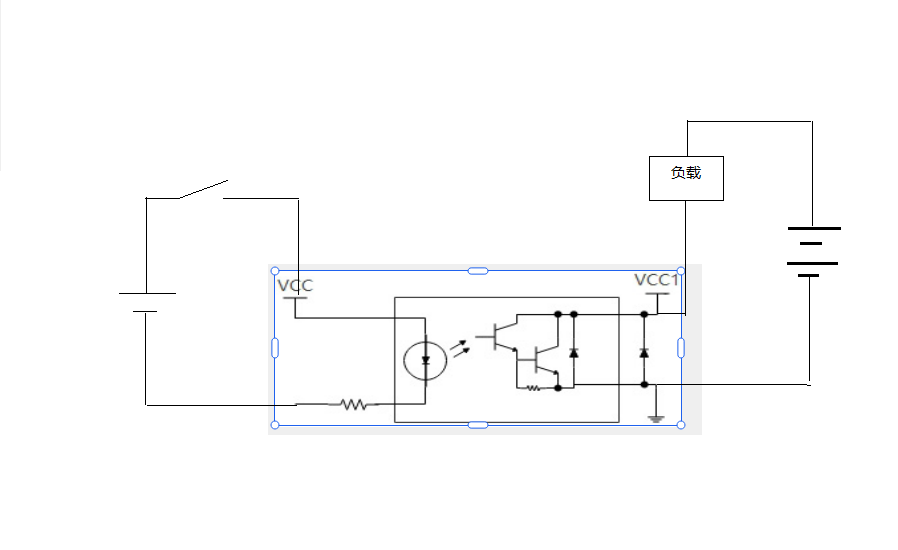

按你這個補充圖來說的話，VCC當24V，NPN型，左邊開關斷開，負載就是24V電壓嗎？

工控菜鳥

菜鳥一只

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 954 個
工控威望: 1131 點
下載積分: 13865 分
在線時間: 295(小時)
注冊時間: 2017-04-12
最后登錄: 2024-12-27
查看工控菜鳥的主題 / 回貼

6樓發表于: 2024-08-23 14:09

只看該作者 | 小中大

PLC的輸入電路

先飛的鳥

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 102 個
工控威望: 158 點
下載積分: 716 分
在線時間: 104(小時)
注冊時間: 2019-10-11
最后登錄: 2024-12-28
查看先飛的鳥的主題 / 回貼

7樓發表于: 2024-08-23 18:22

只看該作者 | 小中大

引用
引用第5樓涼浦夏希于2024-08-23 11:42發表的 :
按你這個補充圖來說的話，VCC當24V，NPN型，左邊開關斷開，負載就是24V電壓嗎？

輸入端按照光耦的參數提供電壓和電流，輸出端按照負載的額定電壓來選擇合適的電源。

老兔子

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 671 個
工控威望: 812 點
下載積分: 6715 分
在線時間: 509(小時)
注冊時間: 2008-06-27
最后登錄: 2024-12-28
查看老兔子的主題 / 回貼

8樓發表于: 2024-08-23 20:31

只看該作者 | 小中大

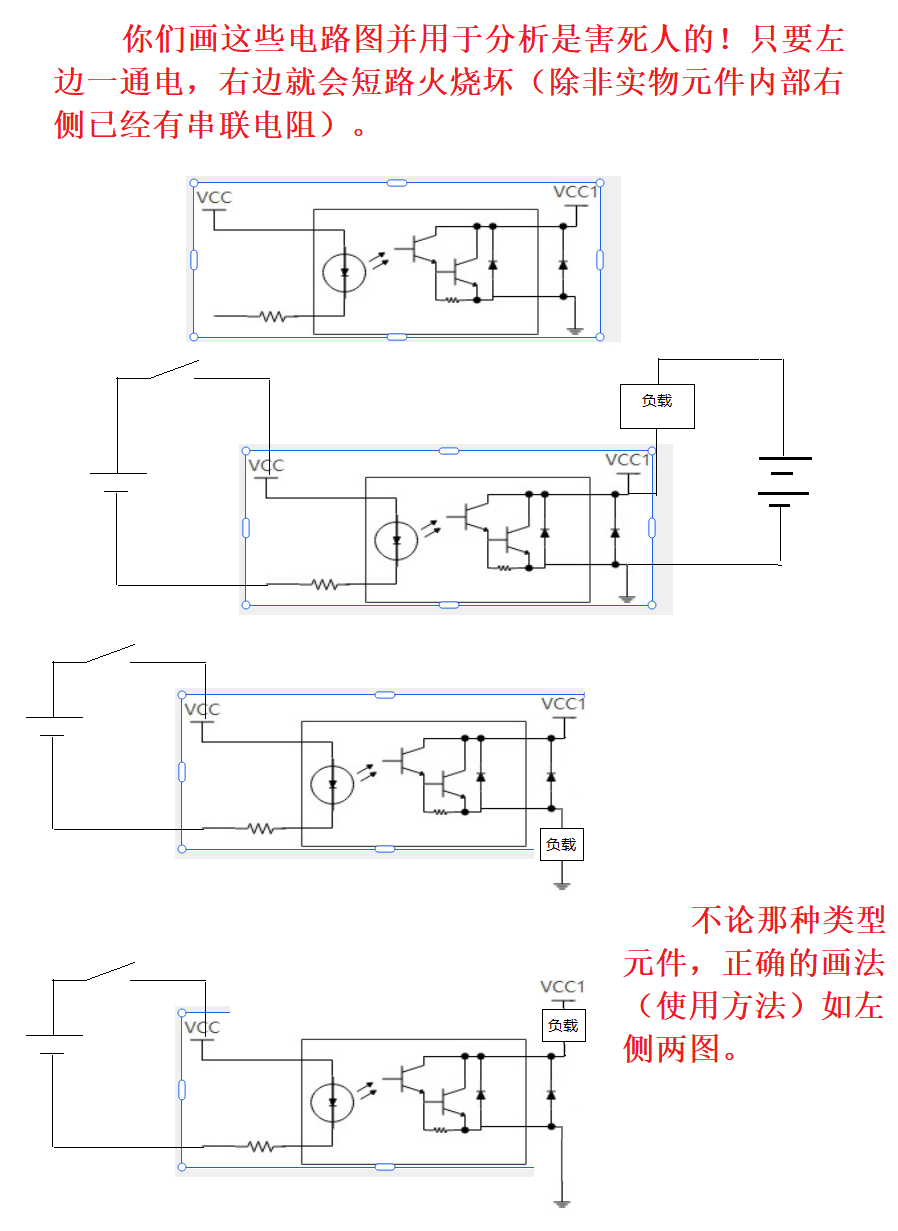

先飛的鳥

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 102 個
工控威望: 158 點
下載積分: 716 分
在線時間: 104(小時)
注冊時間: 2019-10-11
最后登錄: 2024-12-28
查看先飛的鳥的主題 / 回貼

9樓發表于: 2024-08-24 09:34

只看該作者 | 小中大

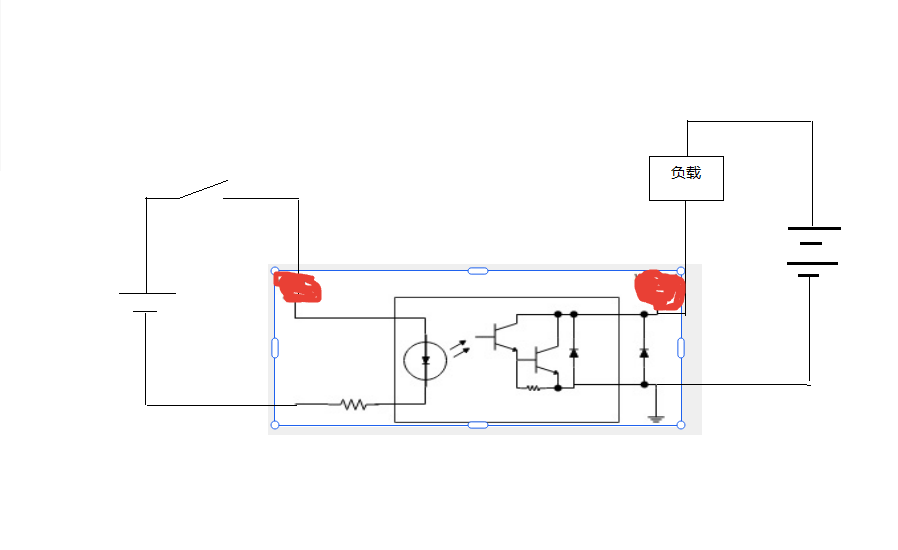

圖是在他原圖上畫的，沒有把原圖的vcc和vcc1去掉，不太嚴謹，抱歉。
