工控人家園 綜合討論 求一個PLC與發那科四軸機器人的通訊案列謝謝

929903476

級別: 略有小成

精華主題: 0
發帖數量: 108 個
工控威望: 243 點
下載積分: 911 分
在線時間: 60(小時)
注冊時間: 2017-12-08
最后登錄: 2024-12-24
查看929903476的主題 / 回貼

樓主發表于: 2022-11-04 21:34

只看樓主 | 小中大

以往PLC走邏輯來調用機器人流程點位，這次方案機器人當私服電機用，機器人反饋位置，所有的邏輯流程動作在PLC中完成。大佬們有類似的案例可以分享嗎謝謝

fr0418

級別: 工控俠客

精華主題: 0
發帖數量: 91 個
工控威望: 2042 點
下載積分: 636 分
在線時間: 257(小時)
注冊時間: 2012-07-12
最后登錄: 2024-11-19
查看fr0418的主題 / 回貼

1樓發表于: 2022-11-05 08:55

只看該作者 | 小中大

走通訊就好了

moubus TCP 嗎？可以直接讀寫IO寄存器嗎

ayusecret

級別: 略有小成

精華主題: 0
發帖數量: 185 個
工控威望: 263 點
下載積分: 810 分
在線時間: 74(小時)
注冊時間: 2021-10-31
最后登錄: 2024-12-19
查看ayusecret的主題 / 回貼

2樓發表于: 2022-11-07 08:24

只看該作者 | 小中大

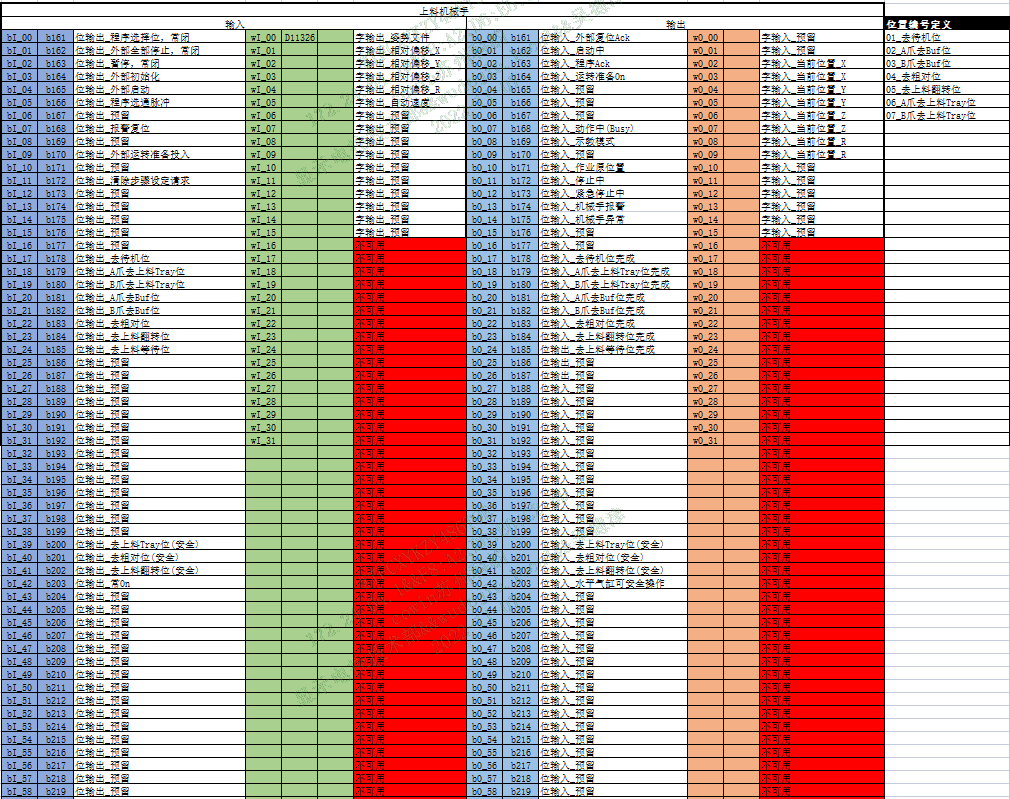

圖片：

最近剛好完成一個類似項目。
大體思路就是機械手實時反饋當前X,Y,Z,R位置(不同坐標系可能用到不同的坐標)，然后前期示教時各個工位只示教一個基準，基準保存在機械手那，PLC開放各個工位的Offset值進行保存，每次控制去某個位置時，輸出相應的Offset值再定位啟動即可。

ayusecret

級別: 略有小成

精華主題: 0
發帖數量: 185 個
工控威望: 263 點
下載積分: 810 分
在線時間: 74(小時)
注冊時間: 2021-10-31
最后登錄: 2024-12-19
查看ayusecret的主題 / 回貼

3樓發表于: 2022-11-07 08:27

只看該作者 | 小中大

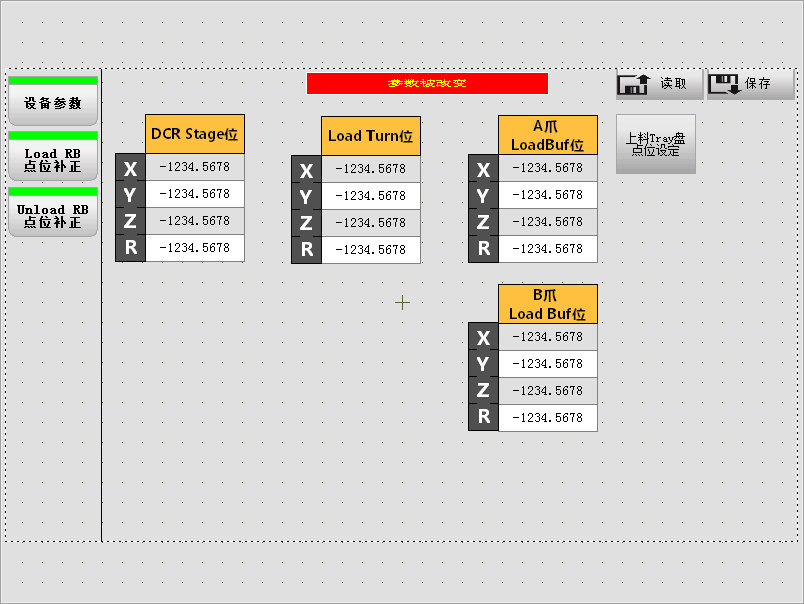

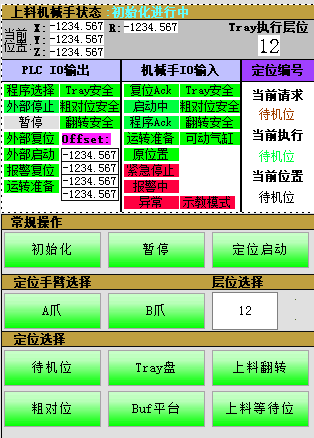

再發兩個界面給你參考下
