工控人家園 綜合討論 關于PLC輸入端接線問題

工控曉剛

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 43 個
工控威望: 123 點
下載積分: 1240 分
在線時間: 25(小時)
注冊時間: 2021-09-09
最后登錄: 2024-11-07
查看工控曉剛的主題 / 回貼

樓主發表于: 2021-09-25 17:31

只看樓主 | 小中大

松下FP0C32T PLC,輸入端x正負都可以接，如果我com接正,x端輸入是高電平還是低電平，如果x端接npn型傳感器，com端必須接0v嗎?還是正負都可以，求大佬解惑！！！！
！！！

工控曉剛

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 43 個
工控威望: 123 點
下載積分: 1240 分
在線時間: 25(小時)
注冊時間: 2021-09-09
最后登錄: 2024-11-07
查看工控曉剛的主題 / 回貼

1樓發表于: 2021-09-25 17:53

只看該作者 | 小中大

自己頂下

gaoyingchun

GaoYingChun

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 210 個
工控威望: 305 點
下載積分: 2916 分
在線時間: 112(小時)
注冊時間: 2016-05-06
最后登錄: 2025-01-06
查看gaoyingchun的主題 / 回貼

2樓發表于: 2021-09-26 09:48

只看該作者 | 小中大

你想一下，如何接線用直流24V，讓DC24V指示燈亮，就明白了

樓主留言：

感謝

wangnaizhi

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 1275 個
工控威望: 1451 點
下載積分: 5488 分
在線時間: 899(小時)
注冊時間: 2015-08-31
最后登錄: 2025-01-06
查看wangnaizhi的主題 / 回貼

3樓發表于: 2021-09-26 10:27

只看該作者 | 小中大

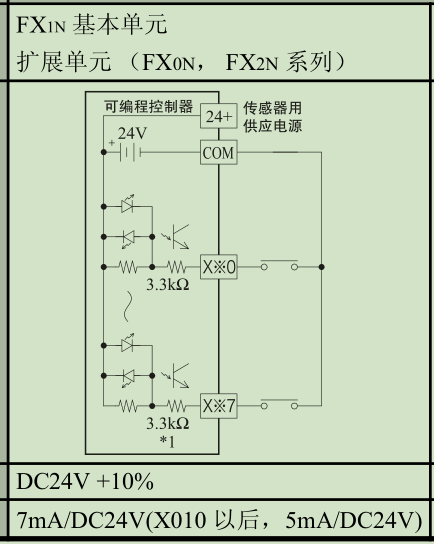

圖片：

現在PLC的輸入端大多數都是雙輸入模式的（NPN PNP 都可以）看一下內部的電路圖你就明白怎么接線了正常輸入端都是（光電隔離）光耦說直白點就是點亮發光二極管就算那個點有信號了

樓主留言：

感謝

不想飛的鳥

經歷萬般紅塵劫，猶如涼風輕拂面。四方食事,不過一碗人間煙火。

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 268 個
工控威望: 1232 點
下載積分: 309 分
在線時間: 104(小時)
注冊時間: 2021-09-22
最后登錄: 2022-09-01
查看不想飛的鳥的主題 / 回貼

4樓發表于: 2021-09-30 10:24

只看該作者 | 小中大

簡單明了
