工控人家園 綜合討論 求助安川伺服與三菱PLC的接線

0zhang9

級別: 探索解密

精華主題: 0
發帖數量: 108 個
工控威望: 179 點
下載積分: 946 分
在線時間: 70(小時)
注冊時間: 2018-08-14
最后登錄: 2023-12-12
查看0zhang9的主題 / 回貼

樓主發表于: 2021-01-19 19:25

只看樓主 | 小中大

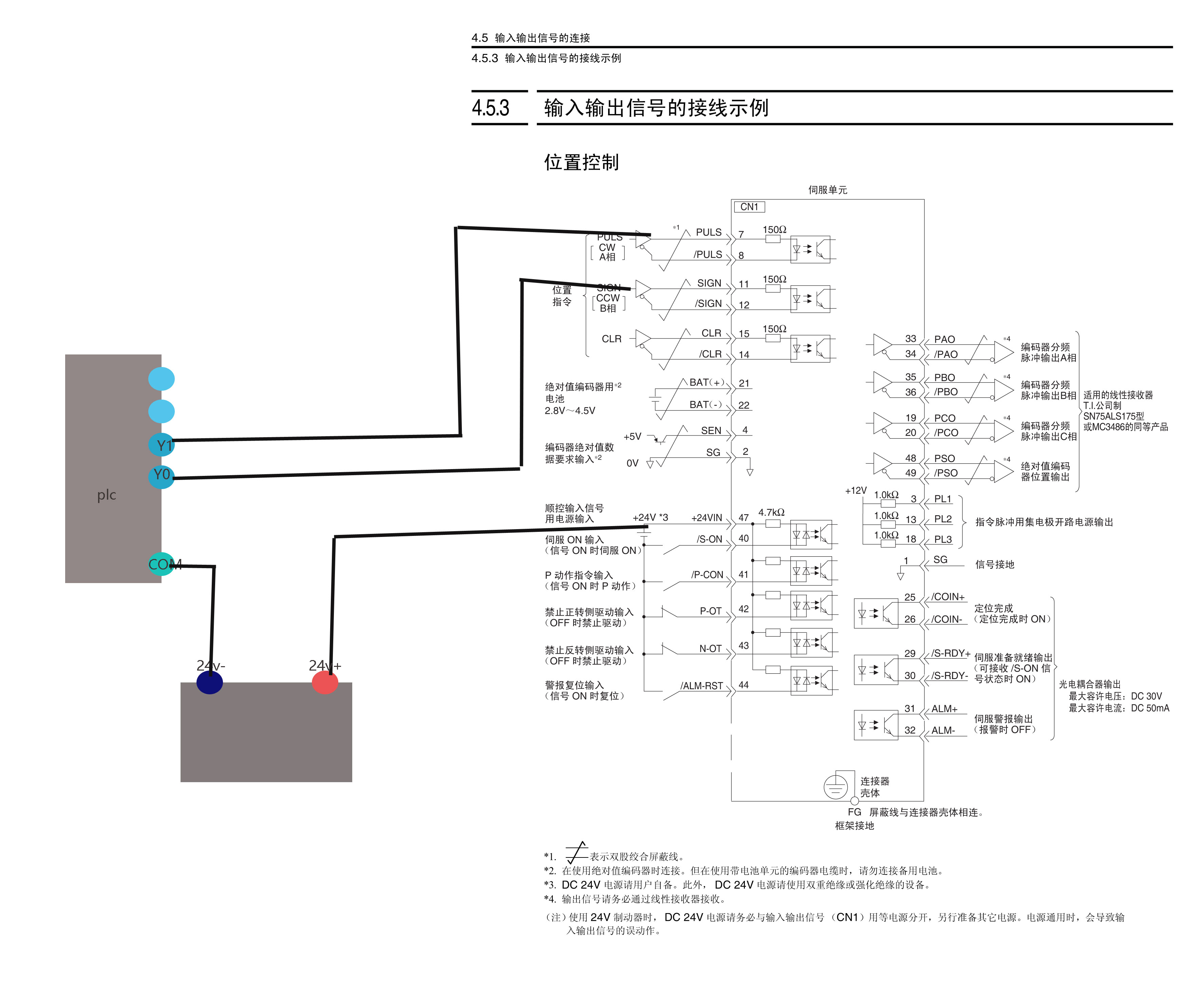

各位看看我這個接線有什么問題

感覺驅動器的 COM 24v+ 沒有接對吧

我就是脈沖+方向的控制方法
設置應該是對的機器也run了
就是一動不動
驅動器面板也不能檢測有脈沖進來

[ 此帖被0zhang9在2021-01-19 19:43重新編輯 ]

tcrj

級別: 論壇先鋒

精華主題: 0
發帖數量: 126 個
工控威望: 1260 點
下載積分: 7629 分
在線時間: 220(小時)
注冊時間: 2012-11-02
最后登錄: 2024-12-31
查看tcrj的主題 / 回貼

1樓發表于: 2021-01-19 20:33

只看該作者 | 小中大

仔細看手冊，脈沖和方向沒有驅動電源，伺服當然不動

sjm213

有小知識，無大學問。

級別: 論壇版主

精華主題: 7 篇
發帖數量: 5223 個
工控威望: 7447 點
下載積分: 159271 分
在線時間: 3179(小時)
注冊時間: 2007-11-21
最后登錄: 2025-01-15
查看sjm213的主題 / 回貼

2樓發表于: 2021-01-19 21:00

只看該作者 | 小中大

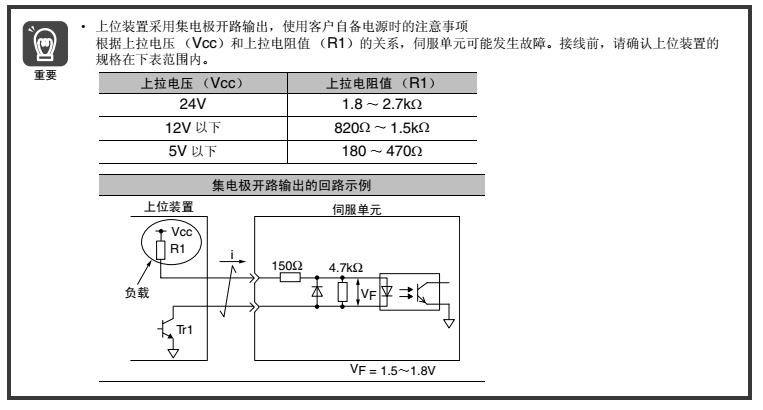

7/12接+
8接Y1,11接Y0，這之間串聯2K電阻

本帖最近評分記錄：

下載積分:+1(tathui)

0zhang9

級別: 探索解密

精華主題: 0
發帖數量: 108 個
工控威望: 179 點
下載積分: 946 分
在線時間: 70(小時)
注冊時間: 2018-08-14
最后登錄: 2023-12-12
查看0zhang9的主題 / 回貼

3樓發表于: 2021-01-19 21:25

只看該作者 | 小中大

引用
引用第2樓sjm213于2021-01-19 21:00發表的 :
7/12接+
8接Y1,11接Y0，這之間串聯2K電阻
[attachment=251900]

謝謝半路出家確實迷糊感謝
