樓主發表于: 2019-11-13 10:10

只看樓主 | 小中大

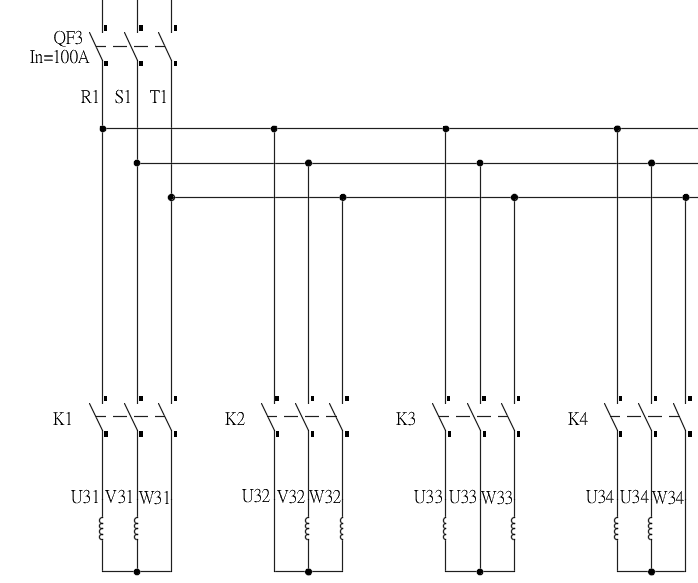

電熱管接線,這樣可以嗎?每?jī)芍挥靡粋€(gè)接觸器控制,電壓380V

謝謝各位大大的回覆,這案子不用SSR或SCR控制直接380V輸出,但需依溫度不同由PLC控制 2 ,4 ,6 ,8 只電熱管加熱,所以用不到3個接線方法

[ 此帖被jeffrey1323在2019-11-14 11:21重新編輯 ]

wzy139076378

年輕不是你玩的理由，而是你奮斗的資本。

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 437 個
工控威望: 11969 點
下載積分: 3617 分
在線時間: 978(小時)
注冊時間: 2013-10-31
最后登錄: 2025-01-06
查看wzy139076378的主題 / 回貼

1樓發表于: 2019-11-13 10:41

只看該作者 | 小中大

加熱管是220V的話，兩根會燒掉、

三菱PLC、歐姆龍PLC、臺達PLC、信捷PLC、各類觸摸屏、編程接線調試都可以做。電話（微信）19951564598，我的時間比較自由,期待您的來電咨詢。

jeffrey1323

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 63 個
工控威望: 2668 點
下載積分: 10705 分
在線時間: 318(小時)
注冊時間: 2019-05-30
最后登錄: 2024-12-22
查看jeffrey1323的主題 / 回貼

2樓發表于: 2019-11-13 10:46

只看該作者 | 小中大

引用
引用第1樓wzy139076378于2019-11-13 10:41發表的 :
加熱管是220V的話，兩根會燒掉、

加熱管是380V的話，就可以嗎

jeffwang2011

千里獨行客

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 1068 個
工控威望: 6061 點
下載積分: 2034 分
在線時間: 988(小時)
注冊時間: 2015-02-28
最后登錄: 2021-11-02
查看jeffwang2011的主題 / 回貼

3樓發表于: 2019-11-13 10:58

只看該作者 | 小中大

這圖紙看著怎么總覺得哪里不對勁。

jeffwang2011

千里獨行客

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 1068 個
工控威望: 6061 點
下載積分: 2034 分
在線時間: 988(小時)
注冊時間: 2015-02-28
最后登錄: 2021-11-02
查看jeffwang2011的主題 / 回貼

4樓發表于: 2019-11-13 11:00

只看該作者 | 小中大

一般加熱管都是固態繼電器控制的，頻繁通斷，接觸器很容易燒觸點。。。

jeffrey1323

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 63 個
工控威望: 2668 點
下載積分: 10705 分
在線時間: 318(小時)
注冊時間: 2019-05-30
最后登錄: 2024-12-22
查看jeffrey1323的主題 / 回貼

5樓發表于: 2019-11-13 11:05

只看該作者 | 小中大

引用
引用第4樓jeffwang2011于2019-11-13 11:00發表的 :
一般加熱管都是固態繼電器控制的，頻繁通斷，接觸器很容易燒觸點。。。

這案子不用SSR或SCR控制,直接380V輸出.依溫度不同要切換 2 ,4 ,6 ,8只加熱

twingo49

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 559 個
工控威望: 9134 點
下載積分: 22595 分
在線時間: 1019(小時)
注冊時間: 2013-08-08
最后登錄: 2025-01-01
查看twingo49的主題 / 回貼

6樓發表于: 2019-11-13 11:10

只看該作者 | 小中大

電熱管確定是380就可以，沒問題

jeffrey1323

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 63 個
工控威望: 2668 點
下載積分: 10705 分
在線時間: 318(小時)
注冊時間: 2019-05-30
最后登錄: 2024-12-22
查看jeffrey1323的主題 / 回貼

7樓發表于: 2019-11-13 11:31

只看該作者 | 小中大

引用
引用第6樓twingo49于2019-11-13 11:10發表的 :
電熱管確定是380就可以，沒問題

好的~謝謝

sxguozhifeng

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 374 個
工控威望: 421 點
下載積分: 26938 分
在線時間: 89(小時)
注冊時間: 2019-05-14
最后登錄: 2022-12-21
查看sxguozhifeng的主題 / 回貼

8樓發表于: 2019-11-13 14:35

只看該作者 | 小中大

電熱管是多少電壓得，380可以，

往事如風

科技改變制造

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 11354 個
工控威望: 18733 點
下載積分: 12590 分
在線時間: 2705(小時)
注冊時間: 2013-01-31
最后登錄: 2025-01-04
查看往事如風的主題 / 回貼

9樓發表于: 2019-11-13 16:56

只看該作者 | 小中大

加熱管380V用三角形接法，你這種星形短接一相理論上也可用，但浪費接觸器一副觸點（不太理解）。如果星形接法帶三個負載，你的額定輸出功率就小了

三人行者必有我?guī)?，擇其善者而從之

tingfenghu

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 2848 個
工控威望: 3620 點
下載積分: 3523 分
在線時間: 3811(小時)
注冊時間: 2007-11-04
最后登錄: 2025-01-05
查看tingfenghu的主題 / 回貼

10樓發表于: 2019-11-13 21:31

只看該作者 | 小中大

接線沒有問題,浪費一組觸點
最好每組發熱管加一個漏電開關,
方便檢修,發熱管屬于易損件.

二手PLC,觸摸屏，伺服驅動，各類氣動設備
http://shop58129605.taobao.com/

ajd186

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 560 個
工控威望: 851 點
下載積分: 35453 分
在線時間: 275(小時)
注冊時間: 2013-08-01
最后登錄: 2024-12-19
查看ajd186的主題 / 回貼

11樓發表于: 2019-11-13 21:39

只看該作者 | 小中大

樓上說的浪費一組觸點，我就奇怪了，哪組浪費了？
每個接觸器都有一組觸點的電流是另外兩組的和。
