工控人家園 綜合討論 AutoCAD Electrical 2014使用求助

天地有大美

級別: 略有小成

精華主題: 0
發帖數量: 38 個
工控威望: 279 點
下載積分: 16103 分
在線時間: 103(小時)
注冊時間: 2019-08-27
最后登錄: 2025-01-10
查看天地有大美的主題 / 回貼

樓主發表于: 2019-10-11 08:44

只看樓主 | 小中大

圖片：

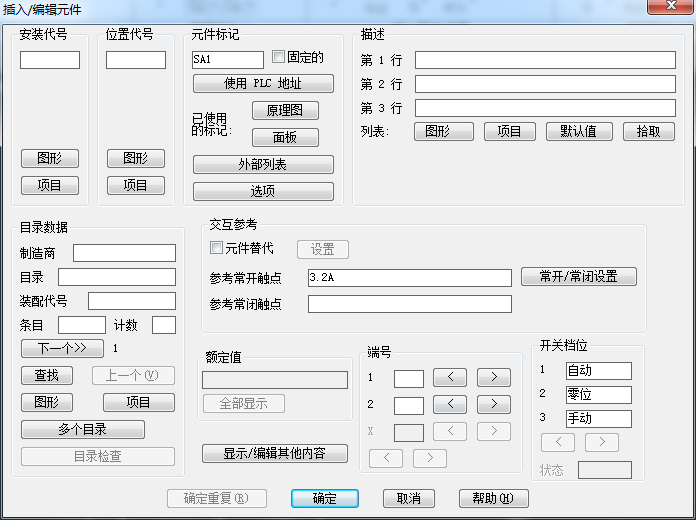

如圖所示，選擇開關右下方“手動”狀態是怎么添加上的？我的元件編輯窗口狀態框是灰色不可填。新手上路哪位大神可以指點一下，謝謝謝

darkangel

級別: 探索解密

精華主題: 0
發帖數量: 38 個
工控威望: 130 點
下載積分: 671 分
在線時間: 33(小時)
注冊時間: 2016-06-13
最后登錄: 2024-12-30
查看darkangel的主題 / 回貼

1樓發表于: 2019-10-12 11:28

只看該作者 | 小中大

直接雙擊元件彈出窗口里面找到DS 或者TG 輸進去，然后移動一下就完成了

天地有大美

級別: 略有小成

精華主題: 0
發帖數量: 38 個
工控威望: 279 點
下載積分: 16103 分
在線時間: 103(小時)
注冊時間: 2019-08-27
最后登錄: 2025-01-10
查看天地有大美的主題 / 回貼

2樓發表于: 2019-10-12 13:41

只看該作者 | 小中大

感謝回復。我看資料，說是選擇開關有一個state屬性，這里用的就是state。但是查遍了，也沒有找到這個屬性

引用
引用第1樓darkangel于2019-10-12 11:28發表的 :
直接雙擊元件彈出窗口里面找到DS 或者TG 輸進去，然后移動一下就完成了

天地有大美

級別: 略有小成

精華主題: 0
發帖數量: 38 個
工控威望: 279 點
下載積分: 16103 分
在線時間: 103(小時)
注冊時間: 2019-08-27
最后登錄: 2025-01-10
查看天地有大美的主題 / 回貼

3樓發表于: 2019-10-14 11:57

只看該作者 | 小中大

已解決，編輯該元件符號庫，添加STATE屬性即可
