樓主發表于: 2019-06-24 18:29

只看樓主 | 小中大

圖片：

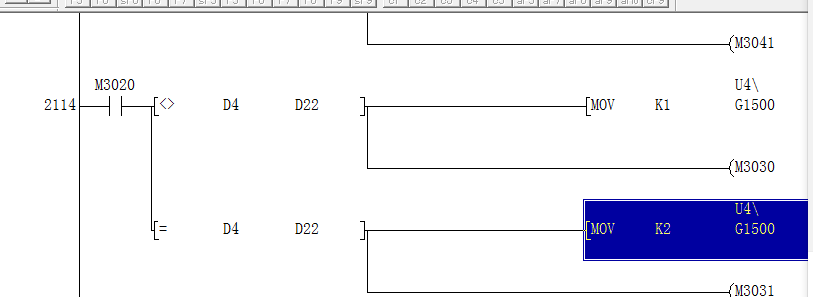

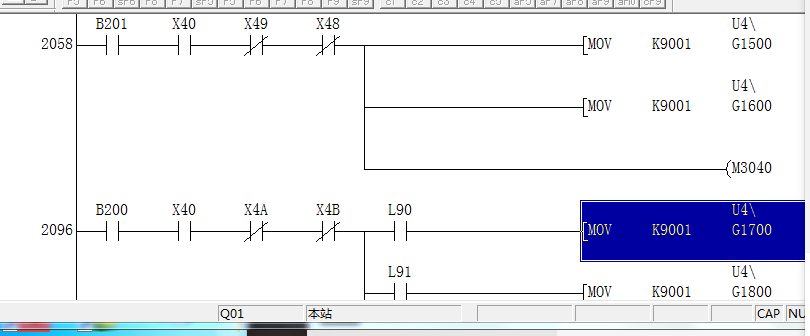

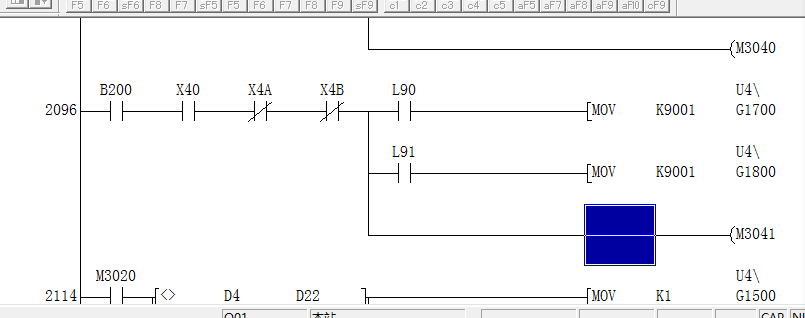

由于沒有接觸過Q系列的PLC，現在又碰到了問題，請教各位大師。三菱Q的PLC，三菱的伺服控制器和三菱的絕對值編碼器。現在停機時間太長了使編碼器數值保持電池用完，編碼器的零位數據丟失了。讀出來的回零程序如圖，但是有幾個地方看不懂，麻煩懂的給解釋下：B200,B201,L90,L91 ，K9001， U4， G1500,G1600,G1700, G1800.如果要從這個程序上入手使編碼器回零要怎么操作。

catywu001

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 45 個
工控威望: 120 點
下載積分: 462 分
在線時間: 12(小時)
注冊時間: 2019-06-18
最后登錄: 2019-06-25
查看catywu001的主題 / 回貼

1樓發表于: 2019-06-25 00:55

只看該作者 | 小中大

沒有注釋,很難看懂

langui

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 1545 個
工控威望: 1768 點
下載積分: 6266 分
在線時間: 644(小時)
注冊時間: 2014-06-16
最后登錄: 2024-12-31
查看langui的主題 / 回貼

2樓發表于: 2019-06-25 08:06

只看該作者 | 小中大

是用的定位模塊還是走的以太網，走的以太網看伺服手冊，用的定位模塊看模塊手冊，上面應該有寫，不要去看程序，看程序沒多大用。

lewis3135

級別: 探索解密

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 62 個
工控威望: 162 點
下載積分: 692 分
在線時間: 82(小時)
注冊時間: 2017-11-07
最后登錄: 2024-11-08
查看lewis3135的主題 / 回貼

3樓發表于: 2019-07-08 17:18

只看該作者 | 小中大

K9001原點請求的命令，實際原點復歸方是，要看定位模塊參數所選的是哪種原點動作

lewis3135

級別: 探索解密

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 62 個
工控威望: 162 點
下載積分: 692 分
在線時間: 82(小時)
注冊時間: 2017-11-07
最后登錄: 2024-11-08
查看lewis3135的主題 / 回貼

4樓發表于: 2019-07-08 17:20

只看該作者 | 小中大

G1500軸1，G1600軸2以此類推，看一下模塊手冊就懂了

nightblueblu

道阻且長，窮且益堅。

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 1028 個
工控威望: 1851 點
下載積分: 269 分
在線時間: 1131(小時)
注冊時間: 2017-02-09
最后登錄: 2024-12-31
查看nightblueblu的主題 / 回貼

5樓發表于: 2019-07-09 17:16

只看該作者 | 小中大

B是鏈接繼電器，可以當普通繼電器用，不過一般用在通訊處，同樣還有鏈接寄存器W，按16進制編碼
L是鎖存繼電器，簡單理解就是掉電保持繼電器
U4是單元號4上的模塊，K9001是寫入模塊的命令字
G1500是特殊模塊的地址，MOV K9001 U4\G1500就是給4號單元地址G1500寫入參數K9001

上面具體的參數意義和對應地址的意義可在手冊上查

本帖最近評分記錄：

下載積分:+1(13434087696) 講的好

Your happiness is everything.

13434087696

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 105 個
工控威望: 1370 點
下載積分: 3307 分
在線時間: 68(小時)
注冊時間: 2019-04-11
最后登錄: 2024-12-30
查看13434087696的主題 / 回貼

6樓發表于: 2019-07-10 09:16

只看該作者 | 小中大

要了解一下配件的資料
