zhouk_j
級別: 探索解密
精華主題: 0
發帖數量: 70 個
工控威望: 178 點
下載積分: 679 分
在線時間: 73(小時)
注冊時間: 2015-12-05
最后登錄: 2024-11-12
查看zhouk_j的 主題 / 回貼
樓主  發表于: 2017-08-17 21:13
是這樣,有盒裝的產品需要CCD檢測合格,一盒是10x20個裝,大小只有小指頭的指甲大小,前面輸送帶傳過來,兩軸模組帶動CCD飛快的檢測產品是否有缺陷,檢測完畢送到下一站通過三軸機械手將不良品吸出。工序連續工作。用5軸的控制模塊能否實現這個功能,如果僅用PLC貌似很難實現,應為不良品的位置需要坐標定位的數據。不知道大家有什么好的構架沒有
huiyang
huiyang
級別: 略有小成
精華主題: 0
發帖數量: 287 個
工控威望: 411 點
下載積分: 994 分
在線時間: 117(小時)
注冊時間: 2011-06-16
最后登錄: 2025-01-10
查看huiyang的 主題 / 回貼
1樓  發表于: 2017-08-18 09:00
能控制五軸的PLC 就能實現。
zhouk_j
級別: 探索解密
精華主題: 0
發帖數量: 70 個
工控威望: 178 點
下載積分: 679 分
在線時間: 73(小時)
注冊時間: 2015-12-05
最后登錄: 2024-11-12
查看zhouk_j的 主題 / 回貼
2樓  發表于: 2017-08-18 11:29
關鍵PLC不好存儲定位坐標啊 ,可能第一個盒子已經掃描完成,第二個盒子馬上過來掃了,話說基恩士CCD它是怎么給NG定位信息的,有做過類似的大神出來講一下。
zhouk_j
級別: 探索解密
精華主題: 0
發帖數量: 70 個
工控威望: 178 點
下載積分: 679 分
在線時間: 73(小時)
注冊時間: 2015-12-05
最后登錄: 2024-11-12
查看zhouk_j的 主題 / 回貼
3樓  發表于: 2017-08-19 17:00
沒大神做過類似項目么,就是在CCD檢測有NG的時候,需要把NG的位置給到PLC,在一盒200個產品檢測完畢后 下一工序進行抓取。
flyfeky
bilibili 工控貴族
級別: 論壇先鋒
精華主題: 0
發帖數量: 889 個
工控威望: 1040 點
下載積分: 2000 分
在線時間: 688(小時)
注冊時間: 2012-05-09
最后登錄: 2025-01-18
查看flyfeky的 主題 / 回貼
4樓  發表于: 2017-08-20 11:00

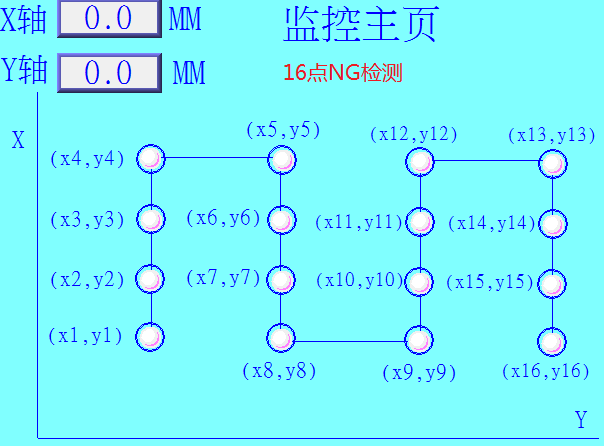

圖片:
我做過類似,  10*20=200個工位坐標,

兩軸馬達先檢測, NG的位置貯存,

三軸馬達 把偏移后的坐標按次序抓取。

FP-XH 滿足6軸。

檢測第一個點的位置需要設定,其它點的坐標通過偏移可以得到。
[ 此帖被flyfeky在2017-08-20 11:23重新編輯 ]
西門子倍福WPF+C#數據庫,槽式設備專家
蒲城風信子
微信QQ1733946494
級別: 家園常客
精華主題: 0
發帖數量: 554 個
工控威望: 776 點
下載積分: 1304 分
在線時間: 285(小時)
注冊時間: 2014-12-11
最后登錄: 2025-01-16
查看蒲城風信子的 主題 / 回貼
5樓  發表于: 2017-08-21 10:32
測量信息 需要進行移位處理
1406606700
級別: 論壇先鋒
精華主題: 0
發帖數量: 207 個
工控威望: 1130 點
下載積分: 3716 分
在線時間: 370(小時)
注冊時間: 2016-10-12
最后登錄: 2024-09-28
查看1406606700的 主題 / 回貼
6樓  發表于: 2017-08-22 13:28
so easy
443489005
級別: 探索解密
精華主題: 0
發帖數量: 58 個
工控威望: 182 點
下載積分: 650 分
在線時間: 139(小時)
注冊時間: 2011-12-11
最后登錄: 2025-01-11
查看443489005的 主題 / 回貼
7樓  發表于: 2017-08-22 13:39
,;檢測輸出信息帶序號,序號OK=1,NG=0 就行了。 下工站三軸根據序號的0或1進行判斷抓取,
niningtt
級別: 工控俠客
精華主題: 0
發帖數量: 1230 個
工控威望: 3550 點
下載積分: 858 分
在線時間: 459(小時)
注冊時間: 2010-08-24
最后登錄: 2024-11-16
查看niningtt的 主題 / 回貼
8樓  發表于: 2017-08-22 17:01
保證盒子狀態的一致性就可以用200個位狀態代替200個坐標
周家大少
辛辛苦苦也不過是為了養家糊口!
級別: 工控俠客
精華主題: 0
發帖數量: 1160 個
工控威望: 3078 點
下載積分: 2003 分
在線時間: 151(小時)
注冊時間: 2015-09-10
最后登錄: 2024-12-25
查看周家大少的 主題 / 回貼
9樓  發表于: 2017-08-22 21:28
位移+變址就可以做到了啊/
QQ:611369538
微信:ZMF2KXL
zhouk_j
級別: 探索解密
精華主題: 0
發帖數量: 70 個
工控威望: 178 點
下載積分: 679 分
在線時間: 73(小時)
注冊時間: 2015-12-05
最后登錄: 2024-11-12
查看zhouk_j的 主題 / 回貼
10樓  發表于: 2017-08-26 13:07
引用
引用第9樓周家大少于2017-08-22 21:28發表的  :
位移+變址就可以做到了啊/

我知道移位寄存器可以存儲當次的信息,問題是會出現這種情況,前面第一次200個記錄完畢,還沒到抓取這一站時候,CCD又已經接著掃第二盒第三盒。。。這樣子PLC需要存儲的信息量是不是就很大了,有大神做過類似的么
