壇友老司機們，求助，，J4伺服位置控制帶絕對位置檢測怎么接線？有接線圖提供參考嗎？手冊上看不明白，謝謝了

尋師傅多名

殤心的感覺

記性不好了，怎么學嘛！

級別: 家園�？�

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 133 個
工控威望: 903 點
下載積分: 739 分
在線時間: 214(小時)
注冊時間: 2012-02-10
最后登錄: 2022-06-16
查看殤心的感覺的主題 / 回貼

1樓發表于: 2016-12-29 10:09

只看該作者 | 小中大

補充：PLC是FX5U-64MT/ES

尋師傅多名

zhao0539000

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 156 個
工控威望: 1047 點
下載積分: 4605 分
在線時間: 142(小時)
注冊時間: 2015-06-16
最后登錄: 2024-12-19
查看zhao0539000的主題 / 回貼

2樓發表于: 2016-12-29 10:29

只看該作者 | 小中大

電氣圖紙.pdf (107 K) 下载次数:66

這是FX3U-1PG接線圖，你可以參考

本帖最近評分記錄：

下載積分:+5(殤心的感覺)

往事如風

科技改變制造

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 11367 個
工控威望: 18746 點
下載積分: 12627 分
在線時間: 2706(小時)
注冊時間: 2013-01-31
最后登錄: 2025-01-09
查看往事如風的主題 / 回貼

3樓發表于: 2016-12-29 11:51

只看該作者 | 小中大

參考一下

三人行者必有我師，擇其善者而從之

can802622

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 128 個
工控威望: 238 點
下載積分: 4003 分
在線時間: 84(小時)
注冊時間: 2016-08-13
最后登錄: 2024-11-25
查看can802622的主題 / 回貼

4樓發表于: 2016-12-29 15:22

只看該作者 | 小中大

圖片：

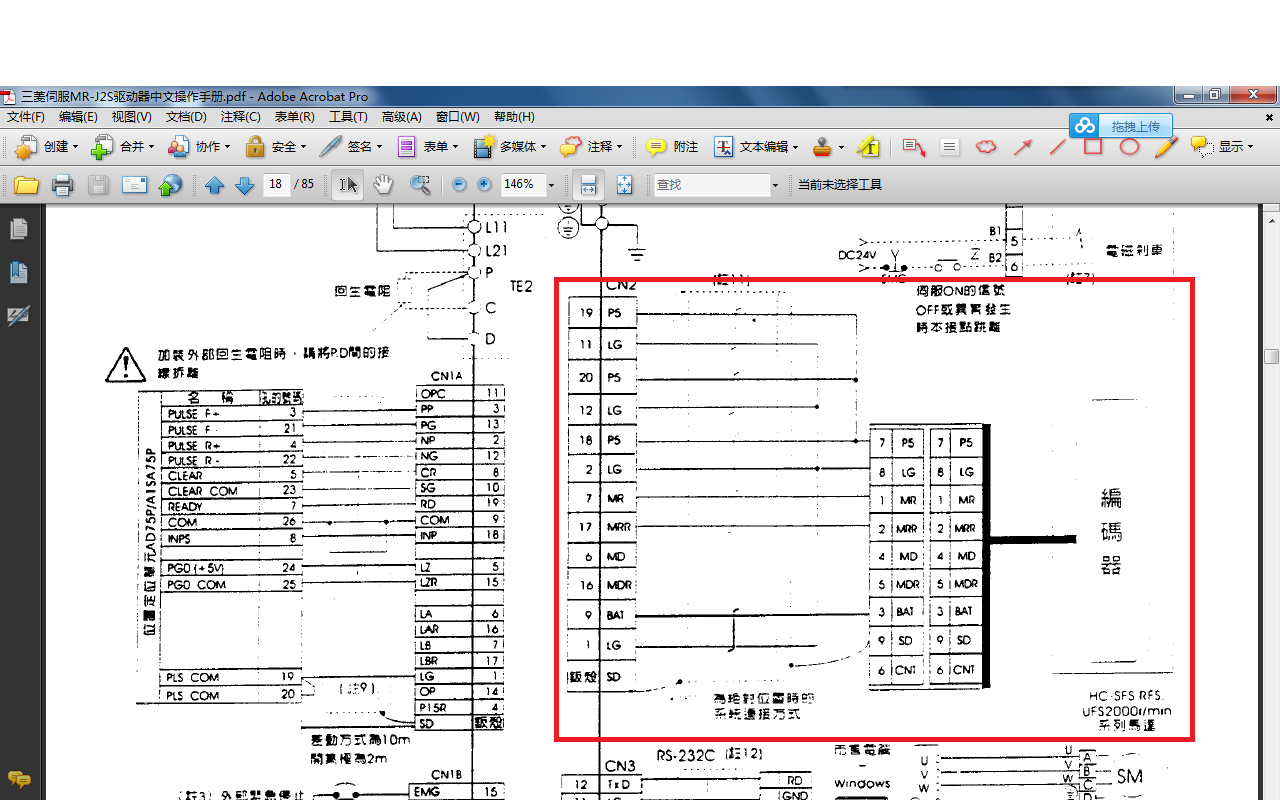

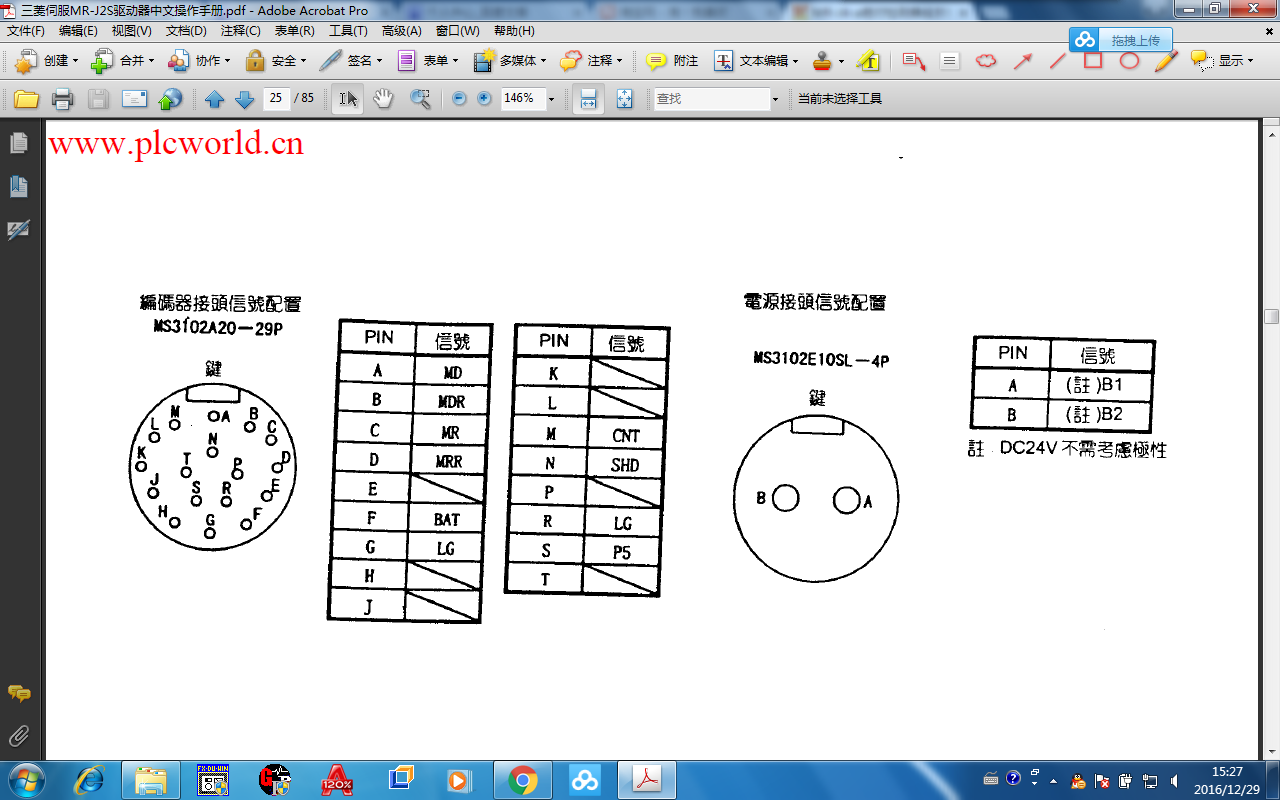

請參照mr-j2s的接線！

[ 此帖被can802622在2016-12-29 15:35重新編輯 ]

本帖最近評分記錄：

下載積分:+5(殤心的感覺)
