工控人家園 綜合討論 電源濾波器在CAD中怎么畫？

yuanshunk

天行健，君子以自強不息！！！

級別: 家園常客

精華主題: 0
發帖數量: 178 個
工控威望: 989 點
下載積分: 2474 分
在線時間: 65(小時)
注冊時間: 2010-05-13
最后登錄: 2018-11-16
查看yuanshunk的主題 / 回貼

樓主發表于: 2014-04-10 08:53

只看樓主 | 小中大

如題：請教各位大神。AC220的電源濾波器用CAD在電路里面怎么畫？符號是什么？

kaiyuan12345

級別: 略有小成

精華主題: 0
發帖數量: 216 個
工控威望: 384 點
下載積分: 986 分
在線時間: 261(小時)
注冊時間: 2013-09-03
最后登錄: 2017-03-29
查看kaiyuan12345的主題 / 回貼

1樓發表于: 2014-04-10 11:27

只看該作者 | 小中大

不懂得畫的我都是畫個方框，里面寫電源濾波器，引出引腳出來就是了。

阿譚

級別: 探索解密

精華主題: 0
發帖數量: 68 個
工控威望: 181 點
下載積分: 3928 分
在線時間: 159(小時)
注冊時間: 2011-02-16
最后登錄: 2019-05-03
查看阿譚的主題 / 回貼

2樓發表于: 2014-04-10 19:35

只看該作者 | 小中大

220V單相電源濾波器其實就是一個帶磁芯的電抗器，你下載一個CAD電氣圖庫里面都有，很全的。

yuanshunk

天行健，君子以自強不息！！！

級別: 家園常客

精華主題: 0
發帖數量: 178 個
工控威望: 989 點
下載積分: 2474 分
在線時間: 65(小時)
注冊時間: 2010-05-13
最后登錄: 2018-11-16
查看yuanshunk的主題 / 回貼

3樓發表于: 2014-04-11 09:44

只看該作者 | 小中大

謝謝

小陳故事

級別: 略有小成

精華主題: 0
發帖數量: 52 個
工控威望: 205 點
下載積分: 12489 分
在線時間: 158(小時)
注冊時間: 2013-04-12
最后登錄: 2022-02-10
查看小陳故事的主題 / 回貼

4樓發表于: 2014-04-11 23:54

只看該作者 | 小中大

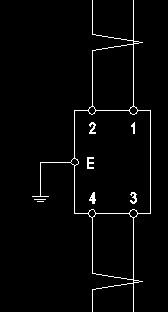

我是這么畫的

維修之家

級別: 探索解密

精華主題: 0
發帖數量: 63 個
工控威望: 193 點
下載積分: 589 分
在線時間: 55(小時)
注冊時間: 2014-04-09
最后登錄: 2025-01-02
查看維修之家的主題 / 回貼

5樓發表于: 2014-04-12 07:20

只看該作者 | 小中大

傳統的畫法！！嘻嘻嘻！！
