工控人家園 綜合討論 兩臺屏與兩臺PLC組網方案

vitalityboy

級別: 略有小成

精華主題: 0
發帖數量: 67 個
工控威望: 223 點
下載積分: 5465 分
在線時間: 71(小時)
注冊時間: 2013-09-23
最后登錄: 2024-12-15
查看vitalityboy的主題 / 回貼

樓主發表于: 2014-02-05 12:48

只看樓主 | 小中大

圖片：

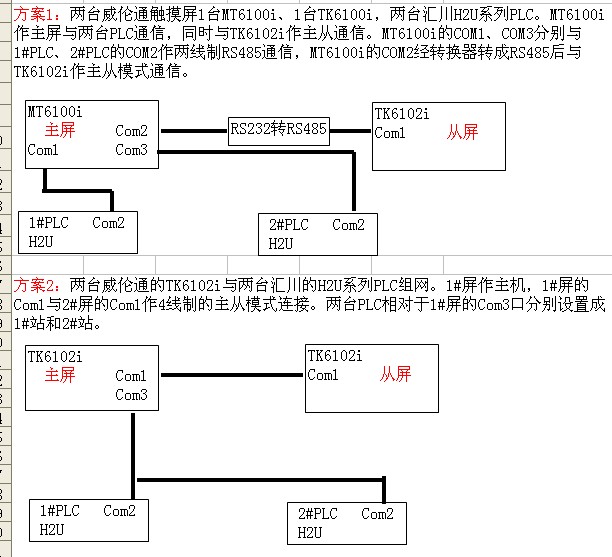

現在有兩臺威倫通的10吋觸摸屏同時要與兩臺匯川的H2U系列PLC通信。請大家比較一下以下兩個方案，有什么不同的優點和缺點。
不知道如何插入圖片，方案圖在附件里。

vitalityboy

級別: 略有小成

精華主題: 0
發帖數量: 67 個
工控威望: 223 點
下載積分: 5465 分
在線時間: 71(小時)
注冊時間: 2013-09-23
最后登錄: 2024-12-15
查看vitalityboy的主題 / 回貼

1樓發表于: 2014-02-10 18:52

只看該作者 | 小中大

怎么沒有回應呢？自己先頂一個

chenpingyg

機械是柱石,電氣是靈魂.

級別: VIP會員

精華主題: 0
發帖數量: 1105 個
工控威望: 6705 點
下載積分: 100 分
在線時間: 603(小時)
注冊時間: 2007-01-25
最后登錄: 2017-04-03
查看chenpingyg的主題 / 回貼

2樓發表于: 2014-02-10 20:04

只看該作者 | 小中大

全都采用RS485比較好，就算PLC不支持485，用個轉換器就OK了，把所有PLC和觸摸屏網總線上一掛了事。

自己的事情自己做.

vitalityboy

級別: 略有小成

精華主題: 0
發帖數量: 67 個
工控威望: 223 點
下載積分: 5465 分
在線時間: 71(小時)
注冊時間: 2013-09-23
最后登錄: 2024-12-15
查看vitalityboy的主題 / 回貼

3樓發表于: 2014-02-12 08:41

只看該作者 | 小中大

引用
引用第2樓chenpingyg于2014-02-10 20:04發表的 :
全都采用RS485比較好，就算PLC不支持485，用個轉換器就OK了，把所有PLC和觸摸屏網總線上一掛了事。

都是采用RS485通信的。只不過不知道主屏用一個通信口同時與兩臺PLC通信或主屏用兩個通信口分別與兩臺PLC通信這兩個方案，哪一方案更加好一點。
