客戶舊機改造,今天試機,本以為會一切順利,誰知接好線上電,PLC連不上HMI,用的是FX1N---------EVIEW MT506
通迅口處一縷青煙冒出,速度斷電.
檢查后PLC通迅口掛了!
編程軟件GX也連不上了,還好屏的串口不燒,

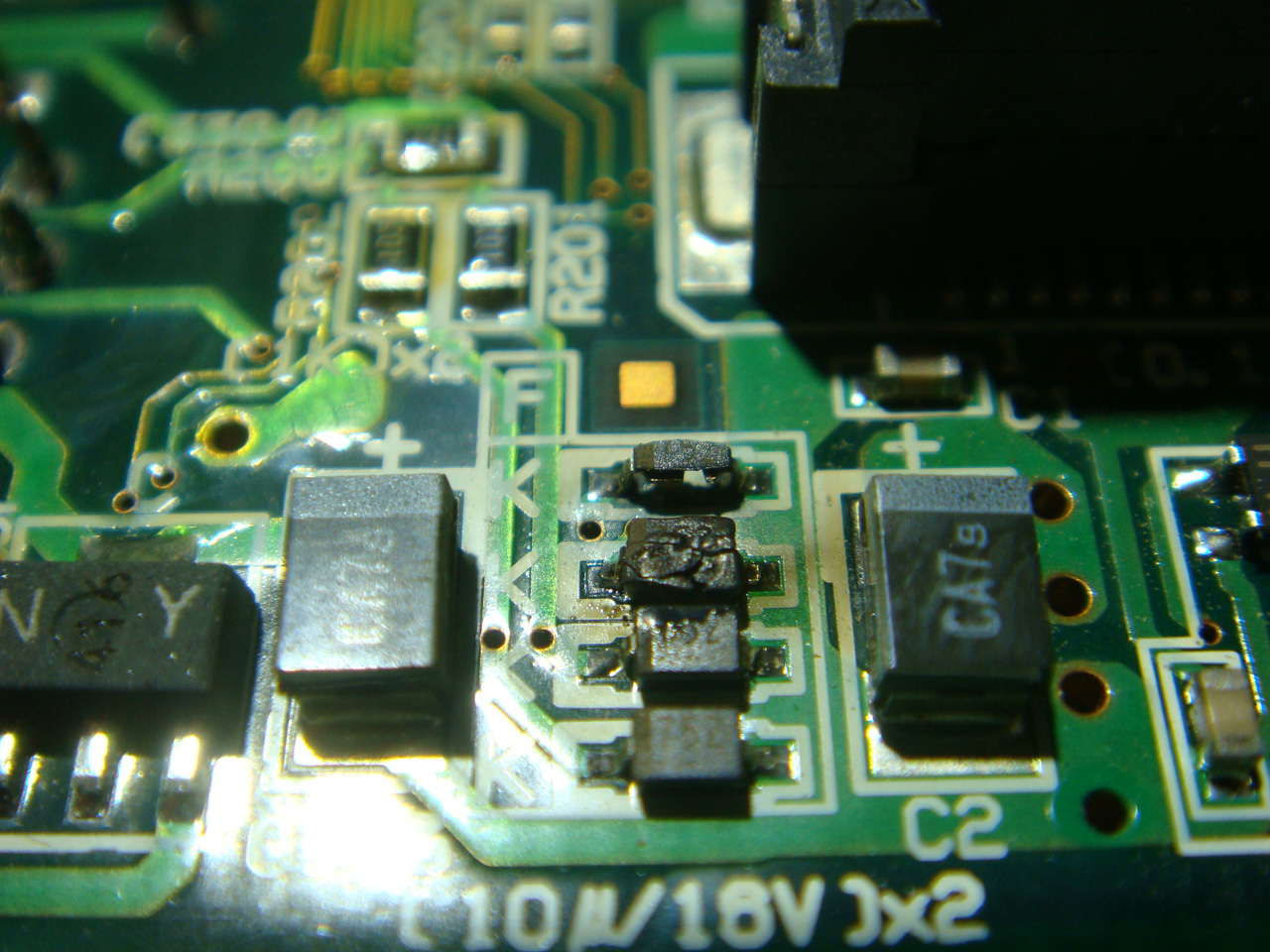

拆開PLC,見到的是這幅景象,不知這個是否與燒通迅口有關



前天編程都是好好的,還專門聯機試過,真想不明為何偏偏今天試機來出問題~~~~~~~

試了下PLC,除了通迅口掛了,程序運行還是正常,不知這個樣子的PLC還能扛多久,

剛速度淘寶入了個FX1N-422BD,不知裝上后行不行~~~~~~

消滅零回復。我也有修過FX系列，看圖沒看到什么異樣。除了線圈好像被壓了

通信電纜有大電流流過，可能是觸摸屏處操作臺有漏電，且沒接地線。

地線異常，或HMI和PLC有嚴重的電壓差

威綸的屏，好象通訊口有24V，很容易燒壞FX系列PLC的編程口邊上的一個通訊芯片。

引用

引用第2樓yjq于2013-10-26 17:41發表的  :
通信電纜有大電流流過，可能是觸摸屏處操作臺有漏電，且沒接地線。

我也這樣想過,可是這通信線哪來的大電流呢???????

觸摸屏是DC24V供電么，如果是建議用PLC提供的DC24V，這樣保險些。

我也遇到過，跟樓主一樣，維綸觸摸屏，自己做的線不好，要加電阻，4.7k

引用

引用第4樓ymmfa于2013-10-26 18:38發表的  :
威綸的屏，好象通訊口有24V，很容易燒壞FX系列PLC的編程口邊上的一個通訊芯片。

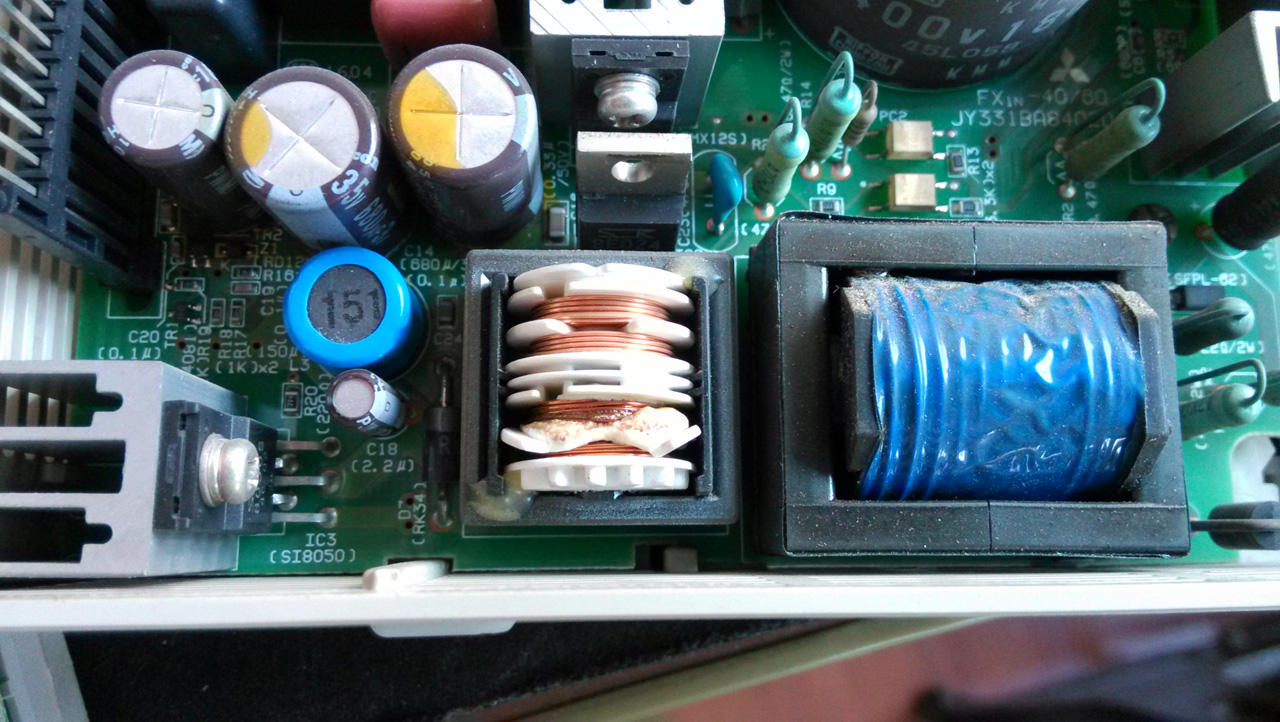

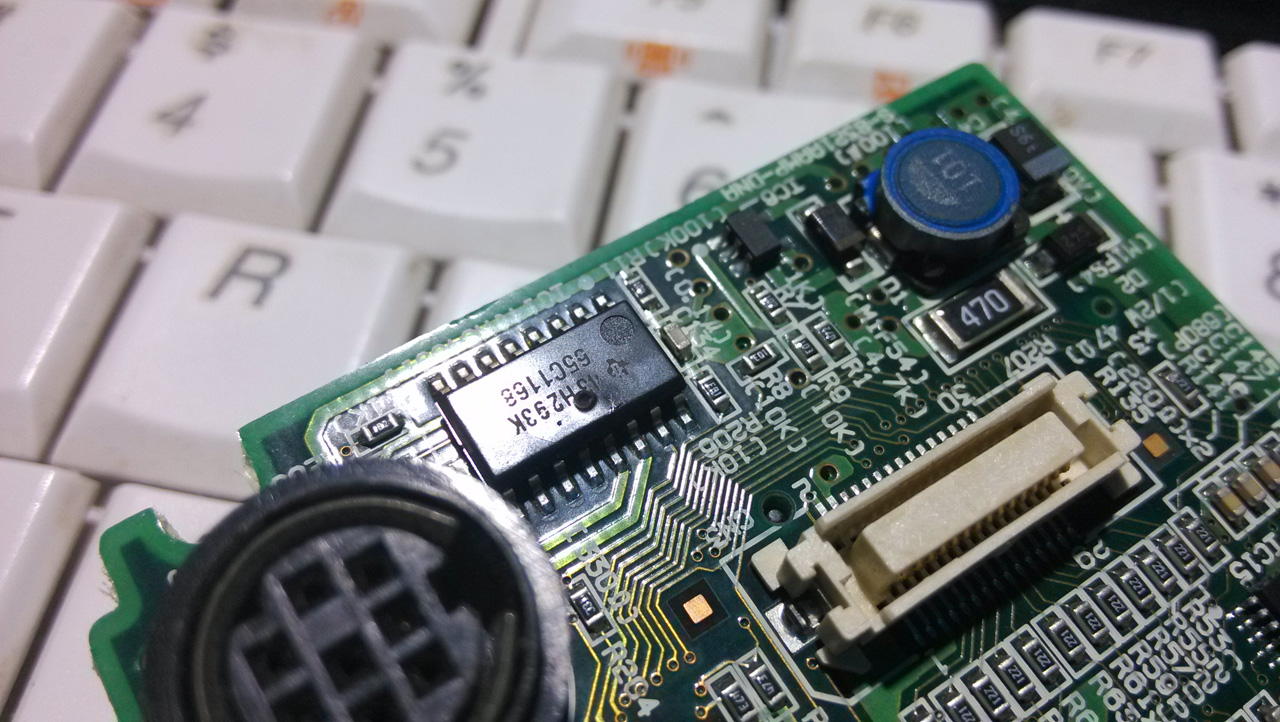

壇主分析的有道理,我又拆機仔細看了下,有圖有真像







引用

引用第6樓kaiyuan12345于2013-10-26 21:12發表的  :
觸摸屏是DC24V供電么，如果是建議用PLC提供的DC24V，這樣保險些。

PLC的24V接幾個光電開關還行,屏的功率PLC的24V電源是吃不消的,我一直都用銘緯的開關電源

我也一直用PLC自帶的24V供屏用

通訊線有問題嗎？
