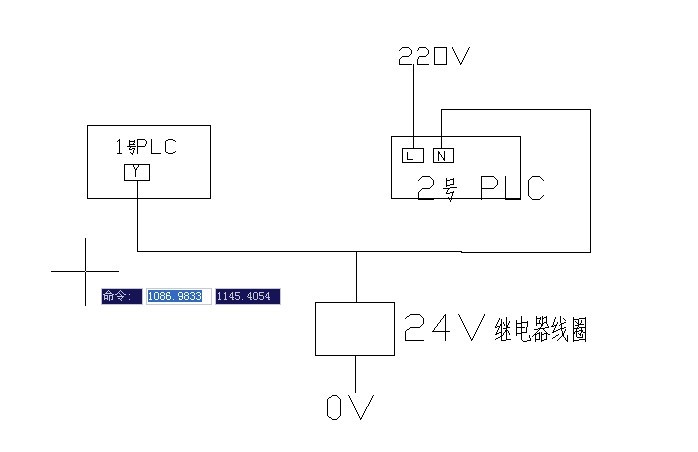

看這圖，請問為什么1號PLC的Y有24V輸出時，繼電器能正常工作，但1號PLCY沒有24V輸出時，繼電器一直不斷的進行通斷工作

huosang

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 216 個
工控威望: 345 點
下載積分: 8462 分
在線時間: 115(小時)
注冊時間: 2011-05-03
最后登錄: 2024-12-13
查看huosang的主題 / 回貼

1樓發表于: 2011-11-24 19:23

只看該作者 | 小中大

把此路的COM端線撤了試一下或+24V線撤了試一下

shenyijin

中級電工

級別: 家園�？�

發送短信
加為好友

精華主題: 0
發帖數量: 571 個
工控威望: 787 點
下載積分: 1269 分
在線時間: 174(小時)
注冊時間: 2011-04-15
最后登錄: 2014-12-20
查看shenyijin的主題 / 回貼

2樓發表于: 2011-11-24 19:28

只看該作者 | 小中大

你的圖好象有點問題你,N和一號PLC的Y連接,就怕L串入燒壞PLC一的Y

陳曉兵

為了那些人而努力總有一種奇怪的力量

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 22 個
工控威望: 139 點
下載積分: 574 分
在線時間: 9(小時)
注冊時間: 2011-04-11
最后登錄: 2016-09-10
查看陳曉兵的主題 / 回貼

3樓發表于: 2011-11-24 21:02

只看該作者 | 小中大

我也覺得有問題，要不是今天給加了個繼電器才發現問題，但沒加繼電器以前兩個PLC都正常工作，不知道為什么能正常工作，所以來求解下

陳曉兵

為了那些人而努力總有一種奇怪的力量

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 22 個
工控威望: 139 點
下載積分: 574 分
在線時間: 9(小時)
注冊時間: 2011-04-11
最后登錄: 2016-09-10
查看陳曉兵的主題 / 回貼

4樓發表于: 2011-11-24 21:04

只看該作者 | 小中大

更不明白2號PLC 零線接到1號PLCY點上還能正常運行？有哪位高手知道，麻煩解釋下

楊霖

做設備發熱圈加熱部分電磁節能改造，省電30％以上。歡迎咨詢：

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 61 個
工控威望: 186 點
下載積分: 1176 分
在線時間: 52(小時)
注冊時間: 2011-06-19
最后登錄: 2013-09-11
查看楊霖的主題 / 回貼

5樓發表于: 2011-12-08 16:23

只看該作者 | 小中大

此圖連線好像有問題的哦

做電磁節能

waitfor

級別: 家園�？�

發送短信
加為好友

精華主題: 0
發帖數量: 604 個
工控威望: 831 點
下載積分: 5871 分
在線時間: 406(小時)
注冊時間: 2010-07-04
最后登錄: 2024-12-08
查看waitfor的主題 / 回貼

6樓發表于: 2011-12-08 16:34

只看該作者 | 小中大

電路有問題高低壓應分清楚

znz43

工控職業已成回憶只因愛好常回家園樂此不疲

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 1057 個
工控威望: 4900 點
下載積分: 7351 分
在線時間: 2561(小時)
注冊時間: 2010-06-24
最后登錄: 2024-12-16
查看znz43的主題 / 回貼

7樓發表于: 2011-12-08 18:04

只看該作者 | 小中大

1號P L C是否是繼電器輸出型的，并且該Y點是獨立C O M端的，1號P L C工作后Y接通才使2號P L C通電工作。

出門打工難，打工學藝難，學藝拜師難，找到好師傅更難。
贈人玫瑰，手留余香。舍得舍得，有舍才有得。

工控交流

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 36 個
工控威望: 166 點
下載積分: 429 分
在線時間: 151(小時)
注冊時間: 2011-11-18
最后登錄: 2024-03-03
查看工控交流的主題 / 回貼

8樓發表于: 2011-12-08 18:50

只看該作者 | 小中大

０Vt和２２０Ｖ有個電壓差，也就是說１號不用之不輸出也能工作，但繼電器通斷就想不明白，個人理

tty

支持國貨，少說多做。

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 301 個
工控威望: 490 點
下載積分: 13724 分
在線時間: 234(小時)
注冊時間: 2009-09-17
最后登錄: 2019-08-25
查看tty的主題 / 回貼

9樓發表于: 2011-12-08 21:25

只看該作者 | 小中大

N線有電流經過24v繼電器，線圈就會吸合，如果電流沒有達到繼電器的額定電流，吸力不能克服繼電器彈簧的拉力，繼電器就會斷開，所以繼電器就會不停的通斷。
