樓主發表于: 2011-10-07 18:58

只看樓主 | 小中大

STL S22
STL S32
STL S42
LD X002
SET S50

寫成梯形圖應該是什么樣？，請高手解答

wanglong

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 307 個
工控威望: 414 點
下載積分: 1532 分
在線時間: 407(小時)
注冊時間: 2008-04-20
最后登錄: 2023-10-24
查看wanglong的主題 / 回貼

1樓發表于: 2011-10-07 20:18

只看該作者 | 小中大

我不是高手是個錯誤的程序 RET

ysheng9099

三人行必有吾師

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 959 個
工控威望: 2440 點
下載積分: 21432 分
在線時間: 124(小時)
注冊時間: 2010-10-28
最后登錄: 2025-01-02
查看ysheng9099的主題 / 回貼

2樓發表于: 2011-10-07 21:15

只看該作者 | 小中大

并行分支的合并

本帖最近評分記錄：

下載積分:+3(niyouyijian) 熱心助人

niyouyijian

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看niyouyijian的主題 / 回貼

3樓發表于: 2011-10-07 22:53

只看該作者 | 小中大

謝謝2樓，這個是在學習順控狀態時的一段程序！
謝謝您的解答！

niyouyijian

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看niyouyijian的主題 / 回貼

4樓發表于: 2011-10-07 22:55

只看該作者 | 小中大

我的理解和3樓比較接近！只是按2樓的梯形圖能實現這個控制意圖嗎？？？

yuliang928

先做人后做事

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 205 個
工控威望: 1325 點
下載積分: 2935 分
在線時間: 65(小時)
注冊時間: 2010-09-25
最后登錄: 2025-01-06
查看yuliang928的主題 / 回貼

5樓發表于: 2011-10-07 23:56

只看該作者 | 小中大

這只是其中的一小段指令吧，二樓正解

本帖最近評分記錄：

下載積分:+3(niyouyijian) 熱心助人

wqh清風

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 227 個
工控威望: 370 點
下載積分: 3231 分
在線時間: 104(小時)
注冊時間: 2011-06-19
最后登錄: 2020-08-18
查看wqh清風的主題 / 回貼

6樓發表于: 2011-10-08 11:34

只看該作者 | 小中大

學習學習了

niyouyijian

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看niyouyijian的主題 / 回貼

7樓發表于: 2011-10-09 17:28

只看該作者 | 小中大

圖片：

引用
引用第3樓zhzh791126于2011-10-07 22:52發表的 :
并行分支的合并類似ld m0 or m1 or m2 and m5 set m6 只不過它是步進指令和狀態繼電器

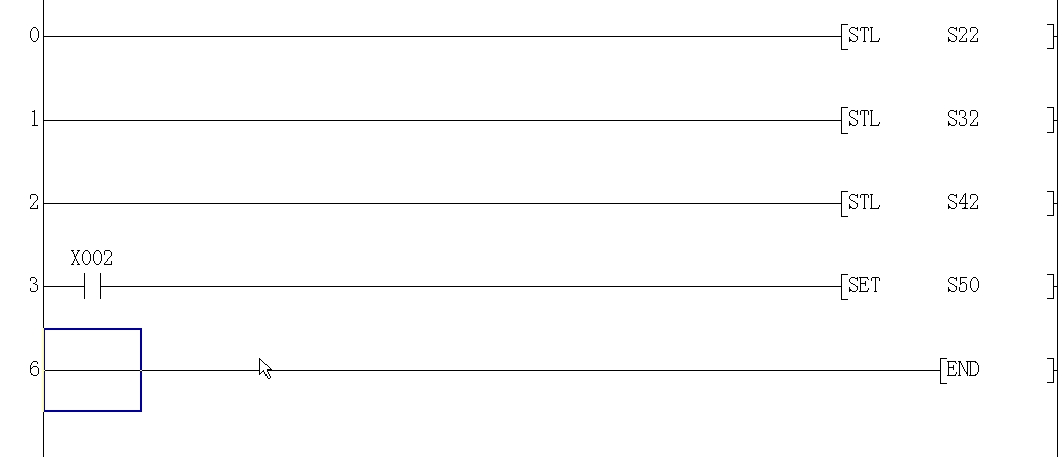

我的理解是圖上這樣，
S22，S32，S42三個條件都滿足后，再有條件轉移!
任何一個滿足都要等其他兩個
