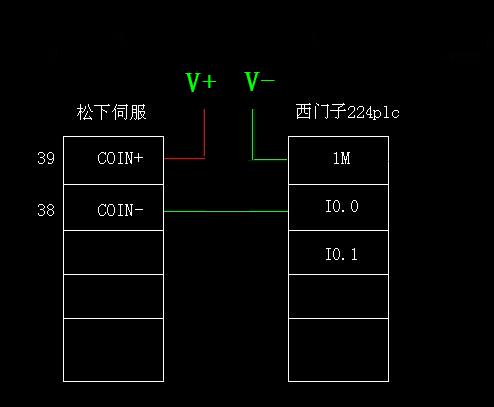

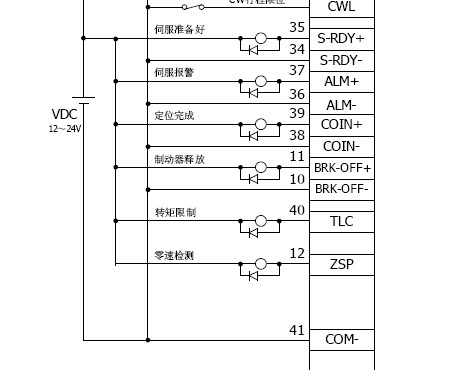

大家看圖，我看手冊上，這個定位輸出的COIN+怎么還接了一個二極管，必須得接嗎？為什么？我如果想把定位完成這個信號，接到西門子PLC上的話，按照我這個畫法對嗎？請大家指教一下。謝謝

sandy_love

感悟生活，創新的源泉...

級別: 家園�？�

發送短信
加為好友

精華主題: 0
發帖數量: 487 個
工控威望: 823 點
下載積分: 1610 分
在線時間: 482(小時)
注冊時間: 2008-12-08
最后登錄: 2025-01-04
查看sandy_love的主題 / 回貼

1樓發表于: 2011-05-17 12:01

只看該作者 | 小中大

那是感性負載接的續流二極管，接PLC輸入就不用接二極管了；另外你的接法沒有形成回路，還有要注意電流方向

lzhpsky

工控小菜鳥

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1045 個
工控威望: 1151 點
下載積分: 2796 分
在線時間: 767(小時)
注冊時間: 2009-08-02
最后登錄: 2024-12-21
查看lzhpsky的主題 / 回貼

2樓發表于: 2011-05-17 12:19

只看該作者 | 小中大

回復樓上的師傅，那么我這個該怎么接線呢？

lzhpsky

工控小菜鳥

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1045 個
工控威望: 1151 點
下載積分: 2796 分
在線時間: 767(小時)
注冊時間: 2009-08-02
最后登錄: 2024-12-21
查看lzhpsky的主題 / 回貼

3樓發表于: 2011-05-17 12:52

只看該作者 | 小中大

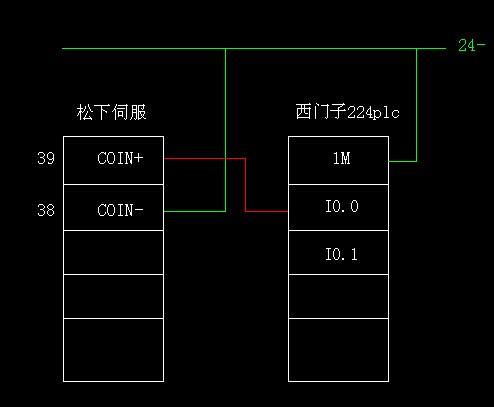

這樣對嗎

gaogaiga

新會是全廣東工資最低。

級別: 家園�？�

發送短信
加為好友

精華主題: 0
發帖數量: 817 個
工控威望: 870 點
下載積分: 8842 分
在線時間: 777(小時)
注冊時間: 2008-02-21
最后登錄: 2024-11-19
查看gaogaiga的主題 / 回貼

4樓發表于: 2011-05-17 13:26

只看該作者 | 小中大

0V接coin-，coin+接I0.0

sandy_love

感悟生活，創新的源泉...

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 487 個
工控威望: 823 點
下載積分: 1610 分
在線時間: 482(小時)
注冊時間: 2008-12-08
最后登錄: 2025-01-04
查看sandy_love的主題 / 回貼

5樓發表于: 2011-05-17 14:24

只看該作者 | 小中大

引用
引用第2樓lzhpsky于2011-05-17 12:19發表的 :
回復樓上的師傅，那么我這個該怎么接線呢？

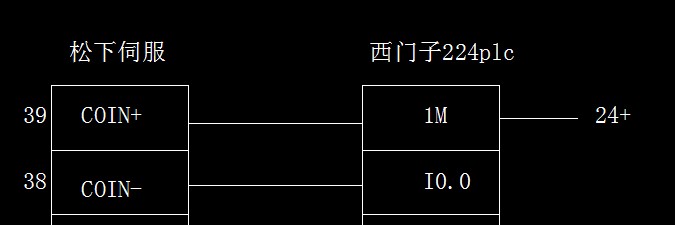

看下圖（輸入高電平有效）

本帖最近評分記錄：

下載積分:+1(xqx666) 熱心助人

xqx666

深圳中級電工

級別: 家園�？�

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 553 個
工控威望: 664 點
下載積分: 1988 分
在線時間: 280(小時)
注冊時間: 2009-04-29
最后登錄: 2024-12-23
查看xqx666的主題 / 回貼

6樓發表于: 2011-05-17 21:07

只看該作者 | 小中大

以上接法都不安全，松下的是漏型輸出，S7200的源型輸入，你還是照著手冊定位輸出接繼電器吧，最好要加二極管，然后轉換信號給PLC

電工廢話太多，直接上程序才是硬道理。誠交深圳及全國工控低手。

lzhpsky

工控小菜鳥

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1045 個
工控威望: 1151 點
下載積分: 2796 分
在線時間: 767(小時)
注冊時間: 2009-08-02
最后登錄: 2024-12-21
查看lzhpsky的主題 / 回貼

7樓發表于: 2011-05-17 21:43

只看該作者 | 小中大

4樓和5樓的師傅接線不一樣啊。

回復6樓的師傅，你這個方法也行，那么二極管該選個什么樣的呢？怎么選？

wusaoyun

wusaoyun

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 210 個
工控威望: 2317 點
下載積分: 4096 分
在線時間: 69(小時)
注冊時間: 2009-12-23
最后登錄: 2024-08-16
查看wusaoyun的主題 / 回貼

8樓發表于: 2011-05-22 21:03

只看該作者 | 小中大

看手冊吧
